1、表头

万用表的表头是灵敏电流计。表头上的表盘印有多种符号，刻度线和数值。符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。

2、表笔和表笔插孔

表笔分为红、黑二只。使用时应将红色表笔插入标有“+”号的插孔，黑色表笔插入标有“－”号的插孔。

3、测量线路

测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成。

4、转换开关

其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。转换开关一般是一个圆形拨盘，在其周围分别标有功能和量程。

万用表的使用方法

1．万用表的结构（500型）

万用表由表头、测量电路及转换开关等三个主要部分组成。

（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。测电压时的内阻越大，其性能就越好。表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。第四条标有dB，指示的是音频电平。

（2）测量线路

测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成

它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

（3）转换开关

其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。转换开关一般有两个，分别标有不同的档位和量程。

2．符号含义

（1）∽ 表示交直流

（2） V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V

（3）A－V－Ω 表示可测量电流、电压及电阻

（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz

（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V

钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表 『表示三级防外磁场『表示水平放置）））

3．万用表的使用

（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

（2）进行机械调零。

（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。

（4）选择表笔插孔的位置。

（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。量程的选择应尽量使指针偏转到满刻度的2/3左右。如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。

a交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。

b直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。若表笔接反，表头指针会反方向偏转，容易撞弯指针。

（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。其读数方法如下：

实际值＝指示值×量程/满偏

（7）测电阻：用万用表测量电阻时，应按下列方法*作：

a选择合适的倍率挡。万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。一般情况下，应使指针指在刻度尺的1/3~2/3间。

b欧姆调零。测量电阻之前，应将2个表笔短接，同时调节“欧姆（电气）调零旋钮”，使指针刚好指在欧姆刻度线右边的零位。如果指针不能调到零位，说明电池电压不足或仪表内部有问题。并且每换一次倍率挡，都要再次进行欧姆调零，以保证测量准确。

c读数：表头的读数乘以倍率，就是所测电阻的电阻值。

（8）注意事项

a在测电流、电压时，不能带电换量程

b选择量程时，要先选大的，后选小的，尽量使被测值接近于量程

c测电阻时，不能带电测量。因为测量电阻时，万用表由内部电池供电，如果带电测量则相当于接入一个额外的电源，可能损坏表头。

d用毕，应使转换开关在交流电压最大挡位或空挡上。

4．数字万用表

现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。下面以VC9802型数字万用表为例，简单介绍其使用方法和注意事项。

(1)使用方法

a使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用.

b将电源开关置于ON位置。

c交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。

d交直流电流的测量：将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA孔（＜200mA时）或10A孔（＞200mA时）,黑表笔插入COM孔，并将万用表串联在被测电路中即可。测量直流量时，数字万用表能自动显示极性。

e电阻的测量：将量程开关拨至Ω的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔。如果被测电阻值超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。

(2).使用注意事项

a如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到最高电压挡，并关闭电源。

b满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。

c测量电压时，应将数字万用表与被测电路并联。测电流时应与被测电路串联，测直流量时不必考虑正、负极性。

d当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时，显示屏将显示“000”，或低位上的数字出现跳动。

e禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程，以防止产生电弧，烧毁开关触点。

f当显示“ ”、“BATT”或“LOW BAT” 时，表示电池电压低于工作电压。

二、摇表

摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。

1．摇表的选用原则

（1）额定电压等级的选择。一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。

（2）电阻量程范围的选择。摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。

2．摇表的使用

（1）校表。测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。

（2）被测设备与线路断开，对于大电容设备还要进行放电。

（3）选用电压等级符合的摇表。

（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。

（5）拆线放电。读数完毕，一边慢摇，一边拆线，然后将被测设备放电。放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。

4．注意事项

（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。

（2）摇测过程中，被测设备上不能有人工作。

（3）摇表线不能绞在一起，要分开。

（4）摇表未停止转动之前或被测设备未放电之前，严禁用手触及。拆线时，也不要触及引线的金属部分。

（5）测量结束时，对于大电容设备要放电。

（6）要定期校验其准确度。

三、钳表

钳表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。

1．结构及原理

钳表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系有反作用力仪表所组成。

2．使用方法

（1）测量前要机械调零

（2）选择合适的量程，先选大，后选小量程或看铭牌值估算。

（3）当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数＝指示值×量程 / 满偏×匝数

（4）测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。

（5）测量完毕，要将转换开关放在最在量程处。

3．注意事项

（1）被测线路的电压要低于钳表的额定电压。

（2）测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。

（3）钳口要闭合紧密不能带电换量程。

指针万用表与数字万用表的比较

指针式与数字式万用表各有优缺点。 指针万用表是一种平均值式仪表，它具有直观、形象的读数指示。(一般读数值与指针摆动角度密切相关,所以很直观)。 数字万用表是瞬时取样式仪表。它采用0.3秒取一次样来显示测量结果，有时每次取样结果只是十分相近，并不完全相同，这对于读取结果就不如指针式方便。 指针式万用表一般内部没有放大器，所以内阻较小，比如MF-10型，直流电压灵敏度为100千欧/伏。MF-500型的直流电压灵敏度为20千欧/伏。 数字式万用表由于内部采用了运放电路，内阻可以做得很大，往往在1M欧或更大。(即可以得到更高的灵敏度)。这使得对被测电路的影响可以更小，测量精度较高。 指针式万用表由于内阻较小，且多采用分立元件构成分流分压电路。所以频率特性是不均匀的(相对数字式来说)，而指针式万用表的频率特性相对好一点。 指针式万用表内部结构简单，所以成本较低，功能较少，维护简单，过流过压能力较强。 数字式万用表内部采用了多种振荡，放大、分频保护等电路，所以功能较多。比如可以测量温度、频率(在一个较低的范围)、电容、电感，做信号发生器等等。 数字式万用表由于内部结构多用集成电路所以过载能力较差，(不过现在有些已能自动换档，自动保护等，但使用较复杂)，损坏后一般也不易修复。 数字式万用表输出电压较低(通常不超过1伏)。对于一些电压特性特殊的元件的测试不便(如可控硅、发光二极管等)。 指针式万用表输出电压较高，(有10.5伏、12伏等)。电流也大(如MF-500*1欧档最大有100毫安左右)可以方便的测试可控硅、发光二极管等。 对于初学者应当使用指针式万用表，对于非初学者应当使用两种仪表。

万用表怎么用视频教程全集

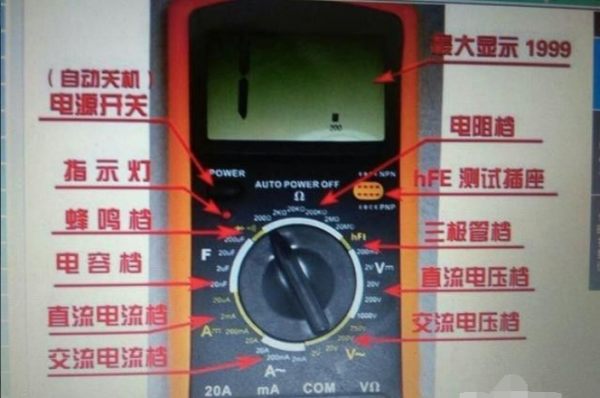

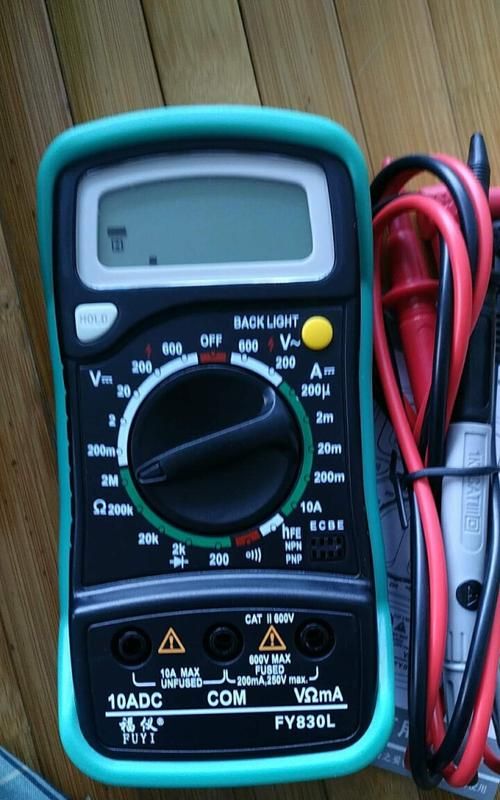

具体使用方法如下：

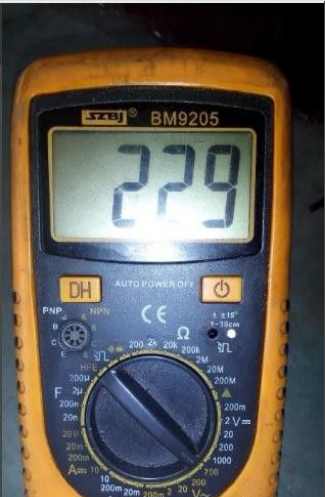

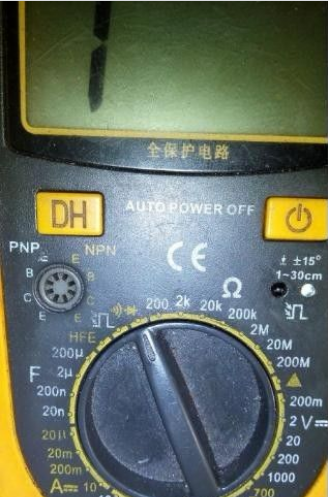

1、电阻档Ω，红表笔插在v/Ω插口，黑色表笔插在COM插口。测量电路或器件两端。（不能带电，否则烧坏万用表。）

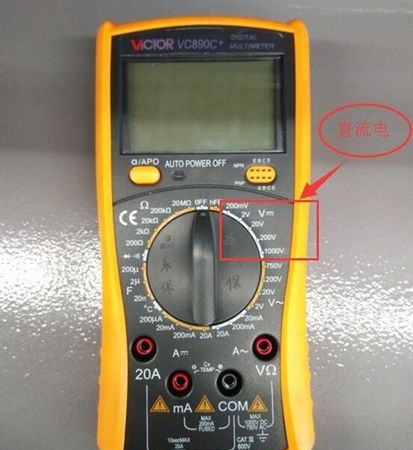

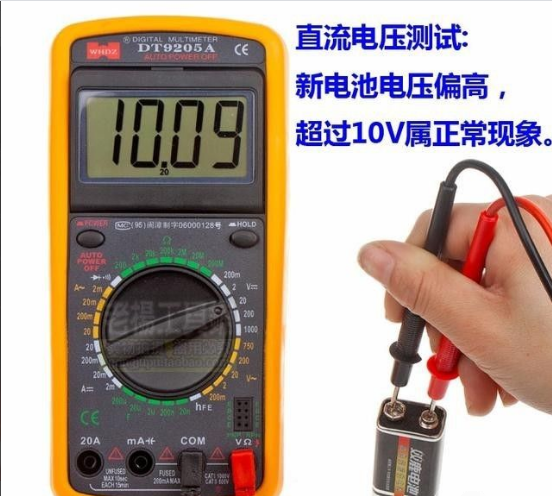

直流电压档测量方式

2、交流电压档测量方式。

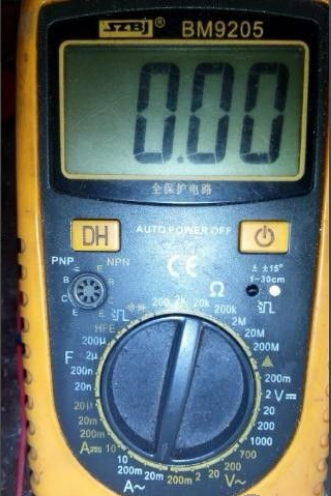

3、交流电流档，红表笔插在MA或10A插口，黑色表笔插在COM插口。将万用表串入电路测量。

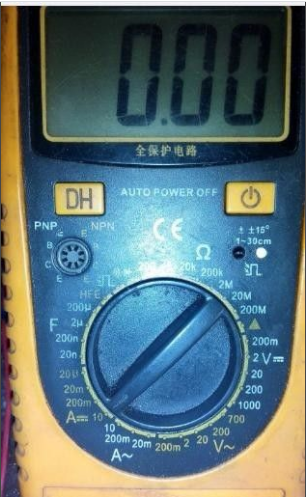

4、直流电流档，红表笔插在MA或10A插口，黑色表笔插在COM插口。将万用表串入电路测量。

5、二极管档位，同电阻档测量。

怎样使用电工万能表视频

欧姆挡的使用

一、选择合适的倍率。在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。最好不使用刻度左边三分之一的部分，这部分刻度密集很差。

二、使用前要调零。

三、不能带电测量。

四、被测电阻不能有并联支路。

五、测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。

六、用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。

万用表测直流时

一、进行机械调零。

二、选择合适的量程档位。

三、使用万用表电流挡测量电流时，应将万用表串联在被子测电路中，因为只有串连接才能使流过电流表的电流与被测支路电流相同 。测量时，应断开被测支路 ，将万用表红、黑表笔串接在被断开的两点之间 。特别应注意电流表不能并联接在被子测电路中 ，这样做是很危险的，极易使万表烧毁。

四、注意被测电量极性。

五、正确使用刻度和读数。

六、当选取用直流电流的2.5A挡时，万用表红表笔应插在2.5A测量插孔内 ，量程开关可以置于直流电流挡的任意量程上。

七、如果被子测的直流电流大于2.5A，则可将2.5A挡扩展为5A挡 。方法很简单，使用者可以在“2.5A”插孔和黑表笔插孔之间接入一支0.24欧姆的电阻 ，这样该挡位就变成了5A电流挡了。接入的0.24A电阻应选取用2W以上的线绕电阻 ，如果功率太小会使之烧毁。

万用表的使用的注意事项

（1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时 ，使万用表指针指在零电压或零电流的位置上。

（2）在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时 ，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。

（4）万用表在使用时，必须水平放置，以免造成误差。同时， 还要注意到避免外界磁场对万用表的影响。

（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用 ，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。

目前的万用表分为指针式和数字式，它们各有方便之处，很难说谁好谁坏，最好是能够备有指针和数字式的各一个。业余电子制作有一个指针式的MF30型万用表也就可以了，这可是一种经典型号。还有元老级的MF500型万用表，廉价的MF50万用表，一般都可以在电讯商店买到。

万用表的三个基本功能是测量电阻、电压、电流，所以老前辈们叫它三用表。 现在的万用表添加了好多新功能，尤其是数字式万用表，如测量电容值，三极管放大倍数，二极管压降等，更有一种会说话的数字万用表，能把测量结果用语言播报出来。（其实不是很难，Bitbaby曾有一度很想用单片机和语音电路做一个：-）

数字式万用表也有许多经典型号，如DT830C，DT830C，DT890D等，后面的后缀表示功能上的区别，其中DT830C已经买到了三十多元一个，够便宜的。 Bitbaby在学校里装过一个MF50的万用表，电路原理并不复杂，只是那么多的元件没有印刷板来固定，而是直接焊在接线板上，自己装对初学者来说还是麻烦了点。

万用表最大的特点是有一个量程转换开关，各中功能就是靠这个开关来切换的。基本上，用A-来表示测直流电流，一般毫安档和安培档各又分几档。V-表示测直流电压，高级点的万用表有毫伏档，电压档也分几档。V~是用来测交流电压的。A~测交流电流。

Ω欧姆档测电阻，对于指针式万用表，每换一次电阻档还要做一次调零。调零就是把万用表的红表笔和黑表笔搭在 一起，然后转动调零钮，使指针指向零的位置。hFE是测量三极管的电流放大系数的，只要把三极管的三个管脚插入万用表面板上对应的孔中，就能测出hFE值。注意PNP、NPN是不同的。

以下以MF30型万用表为例，说明万用表的读数。第一条刻度线是电阻值指示，最左端是无穷大，右端为零，当中刻度不均匀。电阻档有R×1、R×10、R×100、R×1K、R×10K各档，分别说明刻度的指示再要乘上的倍数，才得到实际的电阻值（单位为欧姆）。

例如用R×100档测一电阻，指针指示为“10”，那么它的电阻值为10×100=1000，即1K。第二条刻度线是500V档和500mA档共用，需要注意的是电压档、电流档的指示原理不同于电阻档， 例如5V档表示该档只能测量5V以下的电压，500mA档只能测量500mA以下的电流，若是超过量程，就会损坏万用表。

注意事项： 万用表使用时应该水平着放。红表笔插在+孔内，黑表笔插入-孔内。 测试电流就用电流档，而不能误用电压档、电阻挡，其他同理，否则轻则烧万用表内的保险丝，重则损坏表头。事先不知道量程， 就选用最大量程尝试着测量，然后断开测量电路再换档，切不可在线的情况下转换量程。有表针迅速偏转到底的情况，应该立即断开电路，进行检查。

最后还有一个规矩，就是约定用完后的万用表要把量程开关拨到交流电压最高档，以防别人不慎测量220V市电电压而损坏。记住这个老前辈们留下的优良传统呦！

万用表是用来测量交直流电压、电阻、直流电流等的仪表。是电工和无线电制作的必备工具。 初看起来万用表很复杂，实际上它是由电流表(俗称表头)、刻度盘、量程选择开关、表笔等组成，如图1所示。使用时如果把量程选择开关指向直流电流范围时，电流表M并接一些分流电阻来实现扩大量程之目的(Rg为表头电阻)，使它成为一个具有几个大小不同量程的电流表。测量结果要看刻度盘上直流电流刻度来读数。通常刻度盘上第二行为电流刻度，如图2所示。同样，如果量程选择开关指向直流电压范围时，表头串接另外一些电阻(如R2、R3，用串联电阻分压的原理，使它成为一个多程量的电压表见图3。读数要看刻度盘上直流电压刻度。大多数的万用表电压和电流合用一刻度。如果在测量直流电压的电路中接入一个整流器，便可测交流电压了。测电阻的原理与测直流电压相仿，只是测试时还须加一组电池。选择开关指向电阻范围时，刻度盘上找第一行电阻专用刻度读数即可。 万用表的型号很多，但其基本使用方法是相同的。现以MF30型万用表为例，介绍它的使用方法。使用前的准备第一，使用万用表之前，必须熟悉量程选择开关的作用。明确要测什么?怎样去测?然后将量程选择开关拨在需要测试档的位置。切不可弄错档位。例如：测量电压时误将选择开关拨在电流或电阻档时，容易把表头烧坏。第二，使用前观察一下表针是否指在零位。如果不指零位，可用螺丝刀调节表头上机械调零螺丝，使表针回零(一般不必每次都调)。红表笔要插入正极插口，黑表笔要插入负极插口。

电压的测量将量程选择开关的尖头对准标有V的五档范围内。若是测交流电压则应指向V处。依此类推，如果要改测电阻，开关应指向档范围。测电流应指向mA或UA。例1为测干电池的电压，见图4。测量电压时，要把电表表笔并接在被测电路上。根据被测电路的大约数值，选择一个合适的量程位置。干电池每节最大值为1．5V，所以可放在5V量程档。这时在面板上表针满刻度读数的500应作5来读数。即缩小100倍。如果表针指在300刻度处，则读为3V。注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值，读表时只要据此折算，即可读出实值。除了电阻档外，量程开关所有档均按此方法读测量结果。在实际测量中，遇到不能确定被测电压的大约数值时，可以把开关先拨到最大量程档，再逐档减小量程到合适的位置。测量直流电压时应注意正、负极性，若表笔接反了，表针会反打。如果不知遭电路正负极性，可以把万田表量程放在最大档，在被测电路上很快试一下，看笔针怎么偏转，就可以判断出正、负极性，

例2， 测220V交流电。把量程开关拨到交流500V档。这时满刻度为500V，读数按照刻度1:1来读。将两表笔插入供电插座内，表针所指刻度处即为测得的电压值。测量交流电压时，表笔没有正负之一、指针表和数字表的选用：

1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。

2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。数字表则常用一块6V或9V的电池。在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。

3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。

4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。不是绝对的，可根据情况选用指针表和数字表。

二、测量技巧（如不作说明，则指用的是指针表）：

1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。

2、测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。②、估测皮法级电容容量大小：要用R×10kΩ档，但只能测到1000pF以上的电容。对1000pF或稍大一点的电容，只要表针稍有摆动，即可认为容量够了。（***版权所有）③、测电容是否漏电：对一千微法以上的电容，可先用R×10Ω档将其快速充电，并初步估测电容容量，然后改到R×1kΩ档继续测一会儿，这时指针不应回返，而应停在或十分接近∞处，否则就是有漏电现象。对一些几十微法以下的定时或振荡电容（比如彩电开关电源的振荡电容），对其漏电特性要求非常高，只要稍有漏电就不能用，这时可在R×1kΩ档充完电后再改用R×10kΩ档继续测量，同样表针应停在∞处而不应回返。

3、在路测二极管、三极管、稳压管好坏：因为在实际电路中，三极管的偏置电阻或二极管、稳压管的周边电阻一般都比较大，大都在几百几千欧姆以上，这样，我们就可以用万用表的R×10Ω或R×1Ω档来在路测量PN结的好坏。在路测量时，用R×10Ω档测PN结应有较明显的正反向特性（如果正反向电阻相差不太明显，可改用R×1Ω档来测），一般正向电阻在R×10Ω档测时表针应指示在200Ω左右，在R×1Ω档测时表针应指示在30Ω左右（根据不同表型可能略有出入）。如果测量结果正向阻值太大或反向阻值太小，都说明这个PN结有问题，这个管子也就有问题了。这种方法对于维修时特别有效，可以非常快速地找出坏管，甚至可以测出尚未完全坏掉但特性变坏的管子。比如当你用小阻值档测量某个PN结正向电阻过大，如果你把它焊下来用常用的R×1kΩ档再测，可能还是正常的，其实这个管子的特性已经变坏了，不能正常工作或不稳定了。

4、测电阻：重要的是要选好量程，当指针指示于1/3～2/3满量程时测量精度最高，读数最准确。要注意的是，在用R×10k电阻档测兆欧级的大阻值电阻时，不可将手指捏在电阻两端，这样人体电阻会使测量结果偏小。

5 、测稳压二极管：我们通常所用到的稳压管的稳压值一般都大于1.5V，而指针表的R×1k以下的电阻档是用表内的1.5V电池供电的，这样，用R×1k以下的电阻档测量稳压管就如同测二极管一样，具有完全的单向导电性。但指针表的R×10k档是用9V或15V电池供电的，在用R×10k测稳压值小于9V或15V的稳压管时，反向阻值就不会是∞，而是有一定阻值，但这个阻值还是要大大高于稳压管的正向阻值的。如此，我们就可以初步估测出稳压管的好坏。但是，好的稳压管还要有个准确的稳压值，业余条件下怎么估测出这个稳压值呢？不难，再去找一块指针表来就可以了。方法是：先将一块表置于R×10k档，其黑、红表笔分别接在稳压管的阴极和阳极，这时就模拟出稳压管的实际工作状态，再取另一块表置于电压档V×10V或V×50V（根据稳压值）上，将红、黑表笔分别搭接到刚才那块表的的黑、红表笔上，这时测出的电压值就基本上是这个稳压管的稳压值。说“基本上”，是因为第一块表对稳压管的偏置电流相对正常使用时的偏置电流稍小些，所以测出的稳压值会稍偏大一点，但基本相差不大。这个方法只可估测稳压值小于指针表高压电池电压的稳压管。如果稳压管的稳压值太高，就只能用外加电源的方法来测量了（这样看来，我们在选用指针表时，选用高压电池电压为15V的要比9V的更适用些）。 6 、测三极管：通常我们要用R×1kΩ档，不管是NPN管还是PNP管，不管是小功率、中功率、大功率管，测其be结cb结都应呈现与二极管完全相同的单向导电性，反向电阻无穷大，其正向电阻大约在10K左右。为进一步估测管子特性的好坏，必要时还应变换电阻档位进行多次测量，方法是：置R×10Ω档测PN结正向导通电阻都在大约200Ω左右；置R×1Ω档测PN结正向导通电阻都在大约30Ω左右，（以上为47型表测得数据，其它型号表大概略有不同，可多试测几个好管总结一下，做到心中有数）如果读数偏大太多，可以断定管子的特性不好。还可将表置于R×10kΩ再测，耐压再低的管子（基本上三极管的耐压都在30V以上），其cb结反向电阻也应在∞，但其be结的反向电阻可能会有些，表针会稍有偏转（一般不会超过满量程的1/3，根据管子的耐压不同而不同）。同样，在用R×10kΩ档测ec间(对NPN管）或ce间（对PNP管）的电阻时，表针可能略有偏转，但这不表示管子是坏的。但在用R×1kΩ以下档测ce或ec间电阻时，表头指示应为无穷大，否则管子就是有问题。应该说明一点的是，以上测量是针对硅管而言的，对锗管不适用。不过现在锗管也很少见了。另外，所说的“反向”是针对PN结而言，对NPN管和PNP管方向实际上是不同的。 现在常见的三极管大部分是塑封的，如何准确判断三极管的三只引脚哪个是b、c、e？三极管的b极很容易测出来，但怎么断定哪个是c哪个是e？这里推荐三种方法：第一种方法：对于有测三极管hFE插孔的指针表，先测出b极后，将三极管随意插到插孔中去（当然b极是可以插准确的），测一下hFE值，然后再将管子倒过来再测一遍，测得hFE值比较大的一次，各管脚插入的位置是正确的。第二种方法：对无hFE测量插孔的表，或管子太大不方便插入插孔的，可以用这种方法：对NPN管，先测出b极（管子是NPN还是PNP以及其b脚都很容易测出，是吧？），将表置于R×1kΩ档，将红表笔接假设的e极（注意拿红表笔的手不要碰到表笔尖或管脚），黑表笔接假设的c极，同时用手指捏住表笔尖及这个管脚，将管子拿起来，用你的舌尖舔一下b极，看表头指针应有一定的偏转，如果你各表笔接得正确，指针偏转会大些，如果接得不对，指针偏转会小些，差别是很明显的。由此就可判定管子的c、e极。对PNP管，要将黑表笔接假设的e极（手不要碰到笔尖或管脚），红表笔接假设的c极，同时用手指捏住表笔尖及这个管脚，然后用舌尖舔一下b极，如果各表笔接得正确，表头指针会偏转得比较大。当然测量时表笔要交换一下测两次，比较读数后才能最后判定。这个方法适用于所有外形的三极管，方便实用。根据表针的偏转幅度，还可以估计出管子的放大能力，当然这是凭经验的。第三种方法：先判定管子的NPN或PNP类型及其b极后，将表置于R×10kΩ档，对NPN管，黑表笔接e极，红表笔接c极时，表针可能会有一定偏转，对PNP管，黑表笔接c极，红表笔接e极时，表针可能会有一定的偏转，反过来都不会有偏转。由此也可以判定三极管的c、e极。不过对于高耐压的管子，这个方法就不适用了。 对于常见的进口型号的大功率塑封管，其c极基本都是在中间（我还没见过b在中间的）。中、小功率管有的b极可能在中间。比如常用的9014三极管及其系列的其它型号三极管、2SC1815、2N5401、2N5551等三极管，其b极有的在就中间。当然它们也有c极在中间的。所以在维修更换三极管时，尤其是这些小功率三极管，不可拿来就按原样直接安上，一定要先测一下。
