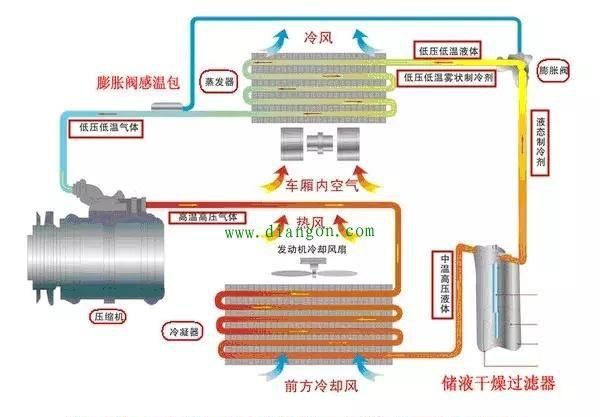

汽车空调压缩机工作原理图解

空调的压缩机工作原理主要是依靠空调制冷压缩机的工作，可以说，压缩机就是空调的心脏，决定空调制冷效果的好坏，这样我们才能享受到更好的使用效果，接下来，就为大家介绍它的工作原理吧，希望本文对大家能够有所帮助，赶快来了解了解具体内容吧。

空调制冷压缩机

空调制冷压缩机是在空调制冷剂回路中起压缩驱动制冷剂的作用。空调制冷压缩机一般装在室外机中。空调制冷压缩机把制冷剂从低压区抽取来经压缩后送到高压区冷却凝结，通过散热片散发出热量到空气中，制冷剂也从气态变成液态，压力升高。

空调制冷压缩机的工作回路中分蒸发区(低压区)和冷凝区(高压区)。空调的室内机和室外机分别属于低压或高压区(要看工作状态而定)。制冷剂再从高压区流向低压区，通过毛细管喷射到蒸发器中，压力骤降，液态制冷剂立即变成气态，通过散热片吸收空气中大量的热量。这样，空调制冷压缩机不断工作，就不断地把低压区一端的热量吸收到制冷剂中再送到高压区散发到空气中，起到调节气温的作用。

1、压缩机将冷冻剂压缩成高压饱和气体(氨或氟里昂)，这种气态冷冻剂再经过冷凝器冷凝。通过节流装置节流之后，通入到蒸发器中，将所需要冷却的媒介冷却换热。

2、空调制冷压缩机是在空调制冷剂回路中起压缩驱动制冷剂的作用。压缩机吧制冷剂从低压区抽取出来压缩后送到高压区冷却凝结，通过散热片散发出热量到空气中;

3、空调在制冷运行时，低温低压的制冷剂气体被压缩机吸入后加压变成高温高压的制冷剂气体，高温高压的制冷剂气体在室外换热器中放热变成中温高压的液体，中温高压的液体再经过节流部件降压后变成低温低压的液体，进入压缩机压缩，就这样一直循环。

因为这个页面暂时不能够配图，所以只能够以文字的方式把压缩机的工作原理做一个简单的介绍，希望能够帮到你了解空调压缩机的工作原理。

家用空调工作原理

家用空调工作原理是：压缩机将气态的制冷剂压缩为高温高压的气态，并送至冷凝器进行冷却。过冷却后变成中温高压的液态制冷剂，再进入干燥瓶进行过滤与去湿。中温液态的制冷剂经膨胀阀节流降压，变成低温低压的气液混合体。最后蒸发器吸收空气中的热量而汽化，变成气态再回到压缩机继续压缩，以此循环进行制冷。

家用空调器一般都是采用，机械压缩式的制冷装置。其基本的元件共有四件：压缩机、蒸发器、冷凝器以及节流装置，四者都是相通的。其中充灌着制冷剂的压缩机，会让制冷剂在空调器中连续不断的流动，实现对房间温度进行调节。

制冷剂通常以几种形态存在：液态、气态以及气液混合物。在这几种状态互相转化中，会造成热量的吸收和散发，从而引起外界环境温度的变化。在从气态向液态转化的过程，称为液化，会放出热量。相反从液态向气态转化的过程，叫做汽化，要从外界吸收热量。

家用空调制冷原理图解

用最简单的话说就是蒸发吸热，冷凝放热

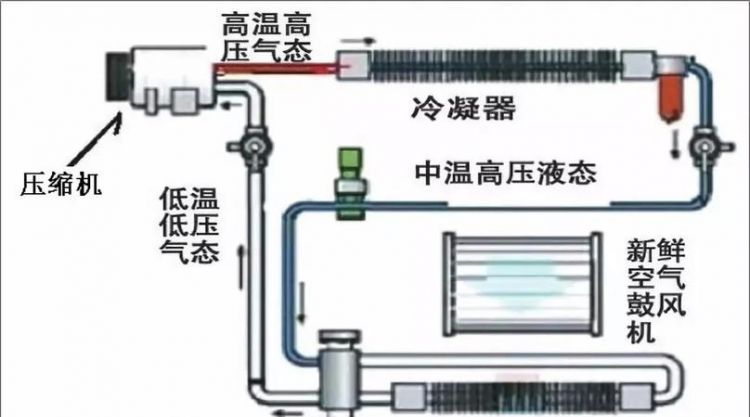

空调的基本原理图，红色箭头指向为制冷状况下，制冷剂的流向，黄色箭头方向为制热状态下制冷剂的流向情况。很明显，制冷制热的转换是通过“四通阀”来实现的。制冷状况下，压缩机吸入低温低压的气体，经压缩后，变为高温高压的饱和气体，送入冷凝器（图中的风侧热交换器）；高温高压的饱和气体在冷凝器中经过冷却，保持压力不变，向外放出热量，从而凝结为低温高压的液体；从冷凝器中排出，经过制冷节流元件（通常为节流阀或毛细管），因受阻而使压力下降，导致部分制冷剂液体变为气体，同时吸收气化潜热，使其本身温度也降低，成为低温低压的湿蒸气；进入蒸发器（图中的室内机），在蒸发器中，制冷剂液体在压力不变的情况下，吸收空气中的热量，使周围空气变冷，同时通过风机降冷空气吹入房间内，达到房间内制冷的效果。

制热状态，其实就是通过四通阀，将制冷剂的流向进行转换，使得原来的蒸发器变为冷凝器，原来的冷凝器变为蒸发器。其原理还是一样的

挂式空调的工作原理和构造

空调通电后，制冷系统内制冷剂的低压蒸汽被压缩机吸入并压缩为高压蒸汽后排至冷凝器，同时轴流风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压制冷剂蒸汽凝结为高压液体。

高压液体经过过滤器、节流机构后喷入蒸发器，并在相应的低压下蒸发，吸取周围的热量。同时贯流风扇使空气不断进入蒸发器的肋片间进行热交换，并将放热后变冷的空气送向室内，如此室内空气不断循环流动，达到降低温度的目的。

扩展资料：

挂壁式空调的缺点：

1、风量较小。挂式空调功率较低，通常送风量也比较小，所以很少会看到面积大的场所如商场、大型办公场所安装挂式空调。

2、舒适度不高：挂式空调通常挂于房屋上方的一侧，运行时并不能辐射到整间房屋，容易造成房间冷热不均的现象。

3、影响房屋装修风格。挂式空调虽然体积较小，现在厂家也把外行做得比较美观，但是暴露悬挂在墙壁上，还是会影响房屋整体的装修风格。

参考资料来源：

百度百科-挂壁式空调

以上就是关于家用空调的工作原理图,汽车空调压缩机工作原理图解的全部内容，以及家用空调原理的相关内容,希望能够帮到您。
