​电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)

摘要电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件) 这是一台美的电磁炉,插电无任何反应了,属于不通电故障。 今天就教大家修电磁炉,这种故障每次都是坏这...

电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)

这是一台美的电磁炉,插电无任何反应了,属于不通电故障。

今天就教大家修电磁炉,这种故障每次都是坏这三个零件,下面就讲讲到底是那三样零件。

电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)(1)

电磁炉反过来,打开后面的螺丝钉,一共6个螺丝钉。

电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)(2)

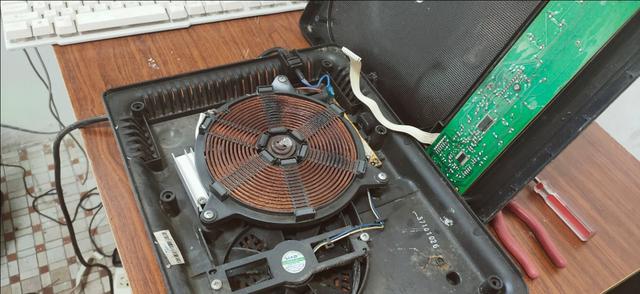

打开后再拆开发热盘的三个螺丝,拆下发热盘。

电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)(3)

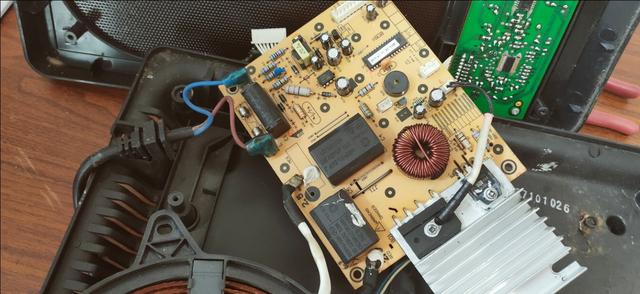

图中就是电磁炉的主板了,

电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)(4)

首先看保险己烧断。

电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)(5)

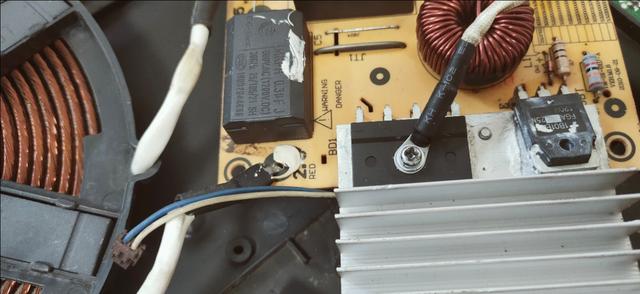

保险烧断,证明主板有短路情况,导致烧保险,功率管和桥堆是最容易短路的,图中黑色那个三个脚的是功率管,四个脚的是桥堆,首先检查这两个零件。

电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)(6)

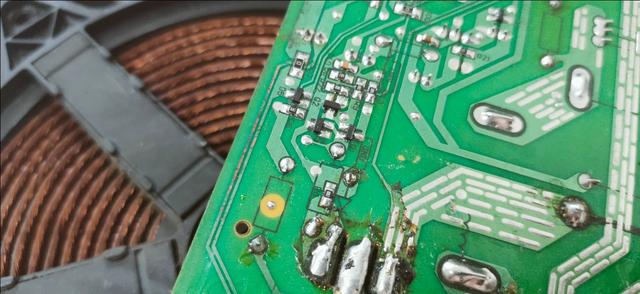

电磁炉主板反面

电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)(7)

测量功率管己烧短路,数字表出现001证明13脚短路了,任何一个脚导通都是证明坏了。

电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)(8)

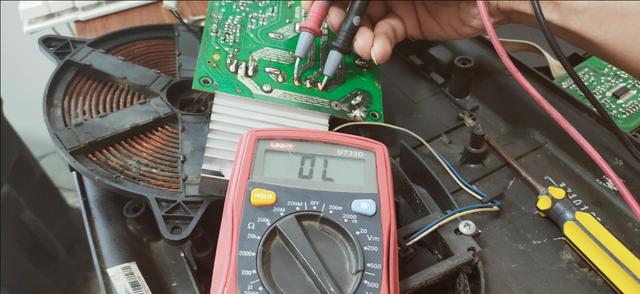

测量整流桥堆的四个脚是否短路,有一个人脚短路都是坏了,测量后没发现短路。

电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)(9)

现在换一个新功率管试试,原来的功率管是换过了的,换的是新管,不是原装管,所以容易坏,管容易发烫,原装的管多数标20A的,不是原装的喜欢虚标为25A。

电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)(10)

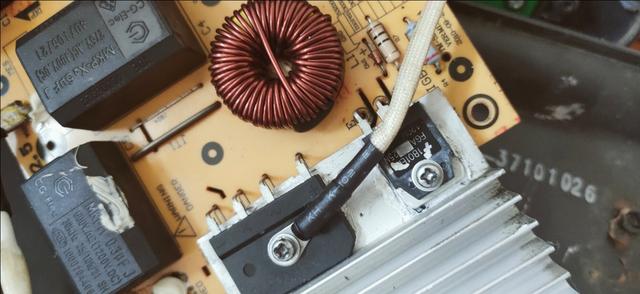

我喜欢用旧电磁炉拆下来的管,原装的耐用许多。己更换好了,准备试机。

电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)(11)

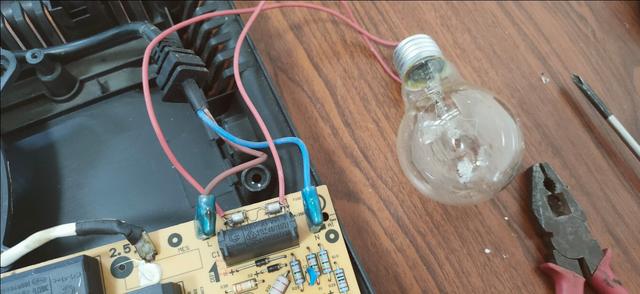

测试最好是接一个灯泡测试短路,在己烧保险两个脚接入100W灯泡。

电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)(12)

然后插电看看是否有短路,一插电灯泡一直亮,证明还有短路零件。

电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)(13)

桥堆测量时没发现问题,但更换后就正常了。更换20A的桥堆后正常了,不能用小于20A的桥堆,不然不耐用。

电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)(14)

更换后再次插电,灯泡不再一直亮了。

电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)(15)

本次故障一共就换了三个零件,一个保险,一个桥堆和功率管。

电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)(16)

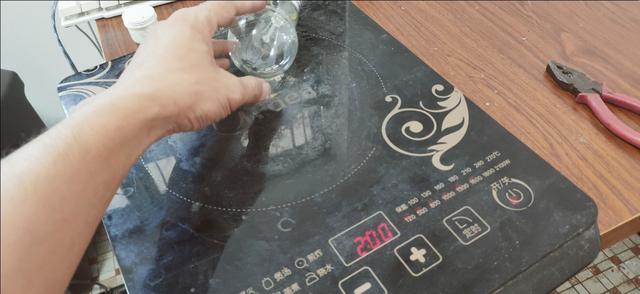

放了一块铁片试机,发热非常快,故障己修复

电磁炉的常见故障维修及分析(电磁炉维修不通电故障必坏这三个零件)(17)

好了,本次就写到这里了,喜欢的点赞关注一下。

,
