​家用电路基础知识从零开始学(了解电路知识从这里开始)

摘要家用电路基础知识从零开始学(了解电路知识从这里开始) 编辑|May 插画|m小咪 以下是漫画文字 可忽略 我18年那会遇到过一对小夫妻找我设计房子,两个人性格特别互补,女生是学艺术...

家用电路基础知识从零开始学(了解电路知识从这里开始)

家用电路基础知识从零开始学(了解电路知识从这里开始)(1)

家用电路基础知识从零开始学(了解电路知识从这里开始)(2)

家用电路基础知识从零开始学(了解电路知识从这里开始)(3)

家用电路基础知识从零开始学(了解电路知识从这里开始)(4)

家用电路基础知识从零开始学(了解电路知识从这里开始)(5)

家用电路基础知识从零开始学(了解电路知识从这里开始)(6)

家用电路基础知识从零开始学(了解电路知识从这里开始)(7)

家用电路基础知识从零开始学(了解电路知识从这里开始)(8)

家用电路基础知识从零开始学(了解电路知识从这里开始)(9)

家用电路基础知识从零开始学(了解电路知识从这里开始)(10)

家用电路基础知识从零开始学(了解电路知识从这里开始)(11)

家用电路基础知识从零开始学(了解电路知识从这里开始)(12)

家用电路基础知识从零开始学(了解电路知识从这里开始)(13)

家用电路基础知识从零开始学(了解电路知识从这里开始)(14)

家用电路基础知识从零开始学(了解电路知识从这里开始)(15)

家用电路基础知识从零开始学(了解电路知识从这里开始)(16)

家用电路基础知识从零开始学(了解电路知识从这里开始)(17)

编辑|May

插画|m小咪

以下是漫画文字 可忽略

我18年那会遇到过一对小夫妻找我设计房子,两个人性格特别互补,女生是学艺术的,对软装和色彩搭配非常敏感,家里装饰的很有艺术气息;男生是一位理工男,对水电知识懂得很多,把家里的电路和开关插座的位置都安排得明明白白,使用起来很顺手。

你是不是也是那种对水电路这些一窍不通,一看见那些各种管线开关就抓瞎的人?你家里是不是也没有这样一位懂技术的理工男?咱们不如自己学习一下电路知识,装修最难懂的环节你都掌握了,整个装修都会变得简单起来!我们先从电路的工作原理开始。

一、一个回路是什么样的?

从发电站到一盏台灯。

“电”由发电站送到小区电箱,再由小区电箱送到各家各户的电表箱,再送到各家各户的强电箱,再通过电线送到我们需要的地方。电箱和插座在明处、而电线在暗处。

插座回路和照明回路。

常见的线路可分为插座回路和照明回路两种。插座回路由电箱、空气开关(带漏电保护器)、电线和线管、插座组成。照明回路由电箱、空气开关、电线和线管、灯、开关组成。家里通常会有10个左右这样的回路。

二、电箱是什么样的?

电箱一般会在门厅处。为了防止发生触电危险,一般在1.7米以上的高度。电箱有两种,强电箱和弱电箱,强电箱提供家里的日常供电,有电流会比较危险;弱电箱连接电脑、电话线等,比较安全。我们这篇文章介绍的是强电箱。

电箱里面有很多个小开关。每一个开关控制着一个回路。这个开关的名字叫做“空气开关”,它有一种特殊功能——能限定电流流量——超过所限定的电流流量后,会自动关闭,这个现象叫做跳闸。

三、空气开关和漏电保护有什么不同?

长相不同。

空气开关是在电表箱里面的一个个小开关,漏电保护器则附带在空气开关上。

保护对象不同。

空气开关保护它所连接的电线和电器。电流过大时会自动关闭,防止电线和电器被烧毁。漏电保护器保护的对象是人。人体触电时会自动关闭。在发生危险之前,空气开关就会自动关闭——这个现象叫做“跳闸”。

空气开关是必备,漏电保护是选配。

每一个回路都会有一个空气开关,但是并不是每一个空气开关都会带漏电保护。

那么,什么情况下需要带漏电保护呢?经常拔插的插座回路。通常基本上全屋的插座都要带上漏电保护,除非是几年不会动一下的插座,可以不带漏电保护。比如壁挂空调,这个插座来回拔插的概率很低。全屋照明回路也不需要。照明回路发生触电的可能极小。当然我也遇到有的人,这样的回路也要带上漏电保护。总之,漏电保护器可以多但绝对不能少。

四、电线和穿线管

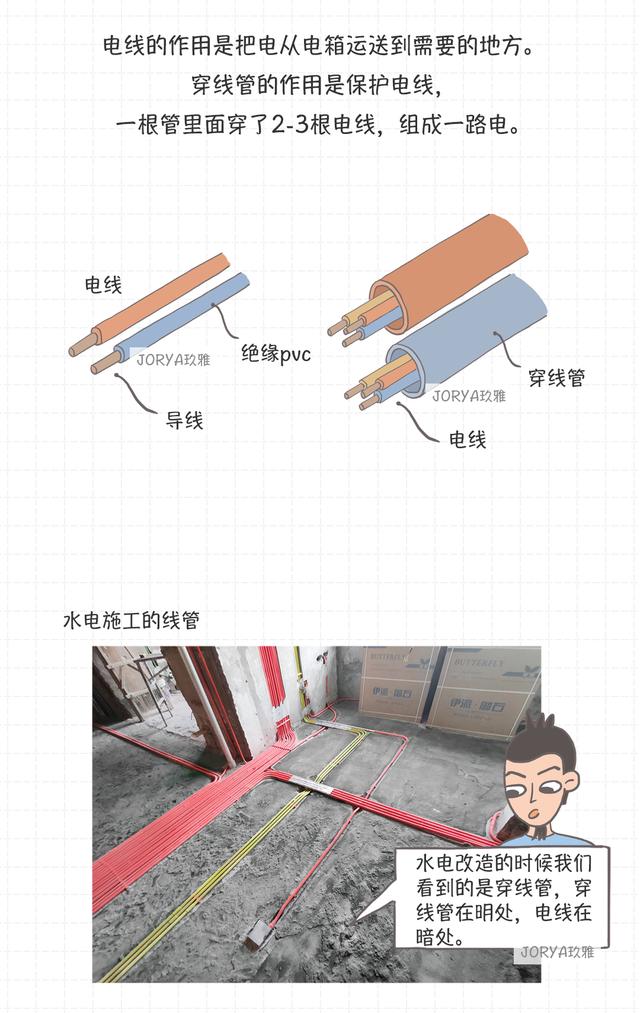

电线的作用是把电从电箱运送到需要的地方。穿线管的作用是保护电线,一根管里面穿了2-3根电线,组成一路电。

五、电线和空气开关要匹配

1、电线和空气开关的工作原理

电线有不同的粗细。常见有电线直径有1.5mm² 2.5mm²、4mm²、6mm²,越粗所能承载的电流量越大。空气开关也有不同的大小,大小不同是指它所限定的电流流量不同。家用常见的有16A、20A、25A、32A、63A,当超过这个限定电流流量时,空气开关就会自动关闭。

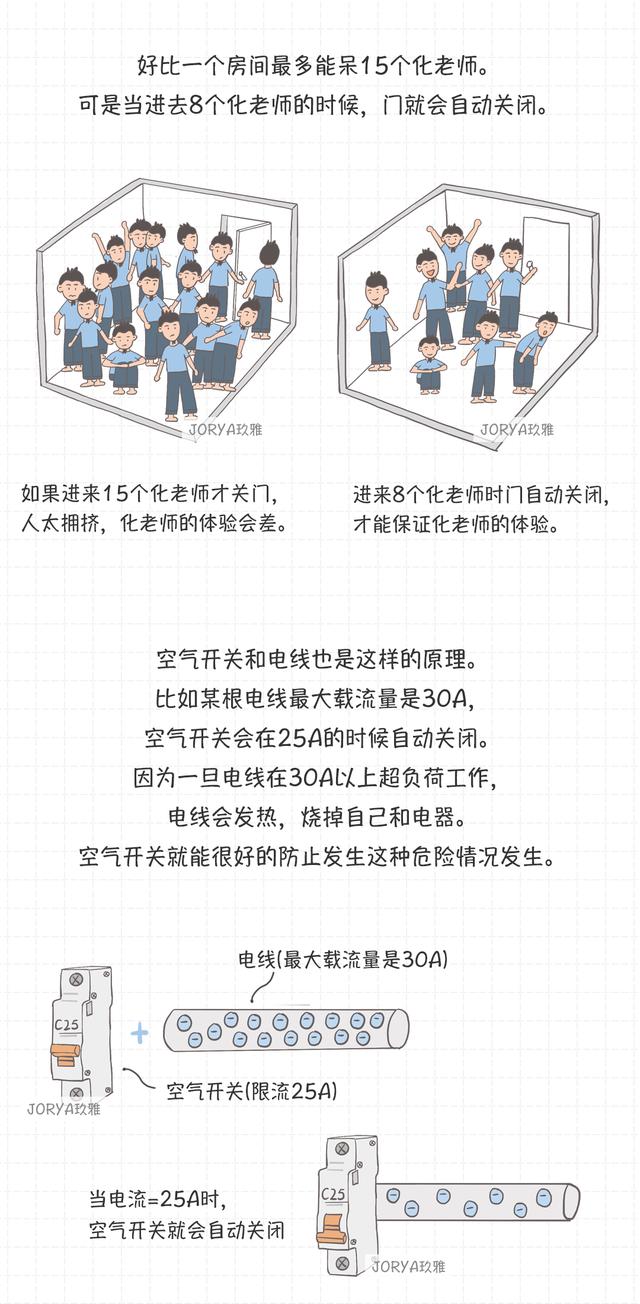

好比一个房间最多能呆xx个化老师。可是当进去了xx个化老师的时候,门就会自动关闭。

空气开关和电线也是这样的原理。比如某根电线最大载流量是30A,空气开关会在25A的时候自动关闭。因为一旦电线在30A以上超负荷工作,电线会发热,烧掉自己和电器。空气开关就能很好地防止发生这种危险情况发生。

2、电线和空气开关如何搭配

每家公司的搭配方式可能略有差异,这里就例举玖雅的搭配方式。我们常用到的这两种线,电线直径2.5mm²和4mm²粗细的,这两种线会根据所连接的电器不同,搭配不同的开关。

2.5mm²线——16A或者20A空气开关

4mm²线——20A或者25A空气开关

本章小结:

我们了解了个回路的组成,最常见的就是这两种情况。

照明回路:由电箱、空气开关、电线、线管、灯、开关组成。

插座回路:由电箱、空气开关(带漏电保护器)、电线、线管、插座组成。

还了解了不同的空气开关,搭配不同粗细的电线。

2.5mm²线——16A或者20A空开

4mm²线——20A或者25A空开

那么,你们家需要几个回路呢?每个回路的开关和电线都不一样,又如何安排不同的开关和电线?我们下一章继续……
