美的空调变频检测仪使用说明书(美博MBO变频空调维修手册)

一、故障代码汇总表

1、室内机显示

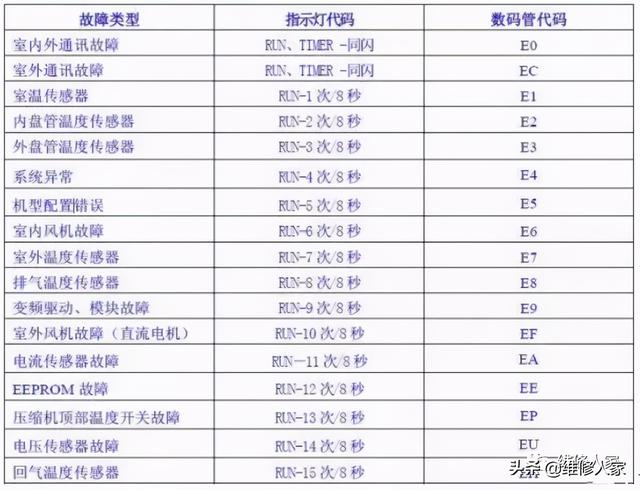

美的空调变频检测仪使用说明书(美博MBO变频空调维修手册)(1)

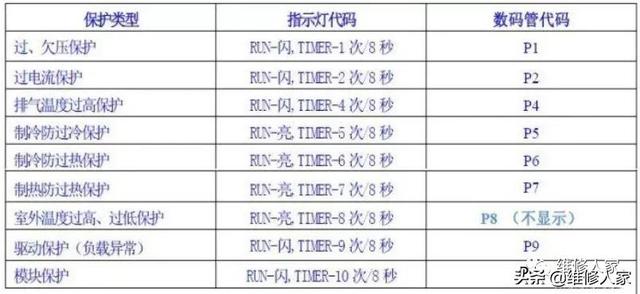

美的空调变频检测仪使用说明书(美博MBO变频空调维修手册)(2)

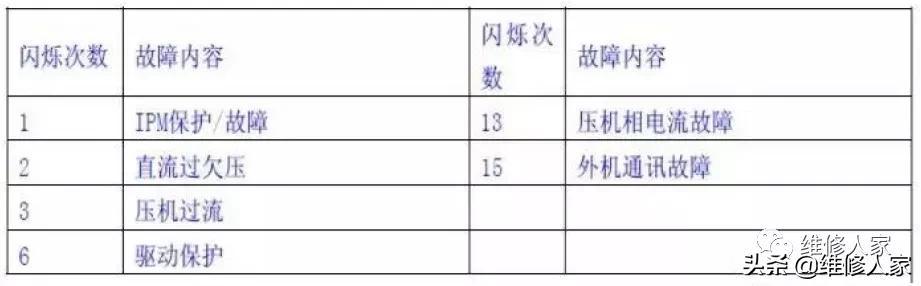

2、室外机电源板闪灯

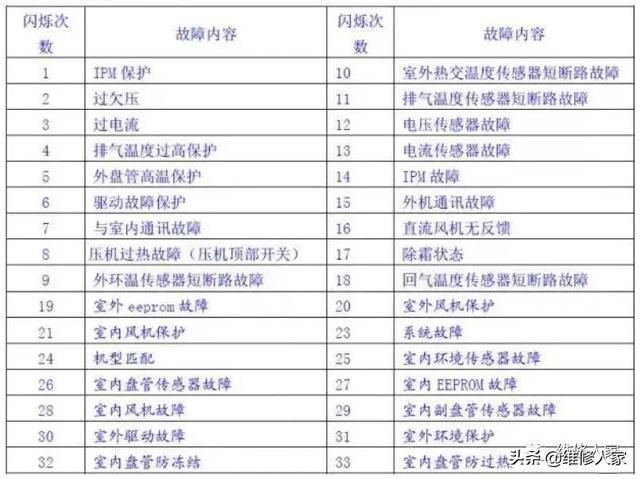

美的空调变频检测仪使用说明书(美博MBO变频空调维修手册)(3)

3、室外机模块板闪灯

美的空调变频检测仪使用说明书(美博MBO变频空调维修手册)(4)

二、常见故障代码处理方法

1)、故障现象:显示E0

故障原因:室内外通讯故障

原因分析:

1、出现E0代码,先检查室外电源板指示灯状态:

(1).灯亮:则用万用表检测模块板15V回路有无短路(可测量模块板上 15V回路稳压是否击穿):

A. 击穿,则更换模块板;

B. 未击穿,则更换电源板;

(2).灯不亮:则检查内外接线是否松脱或接错,若没接错线,则用万用表直流电压档测试内外机端子处,通信线与零线电压:

A. 电压无变化或在0-24V变化,则更换室内控制板;

B. 若电压在0-13V之间变化,则更换室外板。

2、检测外围电感器是否开路,检测桥堆是否击穿或开路。

3、以上都无法处理,则考虑更换内外连接线(线材受潮,耐压不良引起信号干扰,此种情况直接换根线试试)。

美的空调变频检测仪使用说明书(美博MBO变频空调维修手册)(5)

概念:1.PFC:即功率因数校正;

2. 整流桥:是由二极管组成的桥路,作用是把输入的交流电压装换为输出的直流电压;

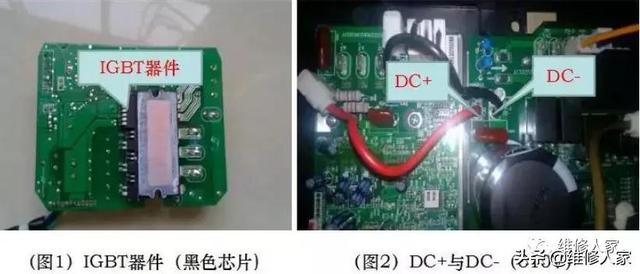

3.IGBT:简单的说就是压缩机的控制开关 ,不过是毫秒级别的。

2).故障现象:显示E1或E2

故障原因:室内环境温度、蒸发器盘管温度传感器故障。

原因分析:

A. 温度传感器与插槽接触不良:重新接插,确保接触良好。

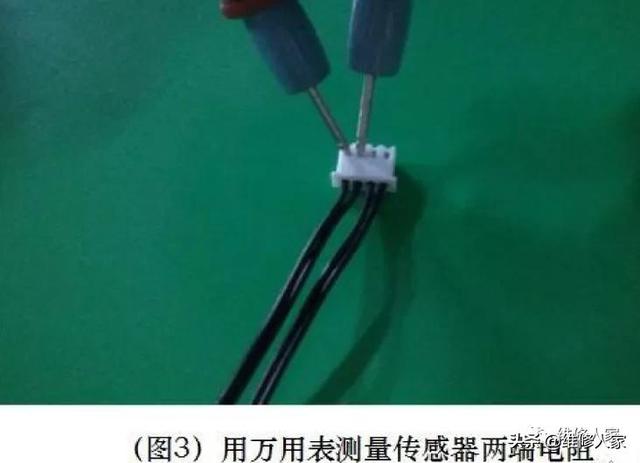

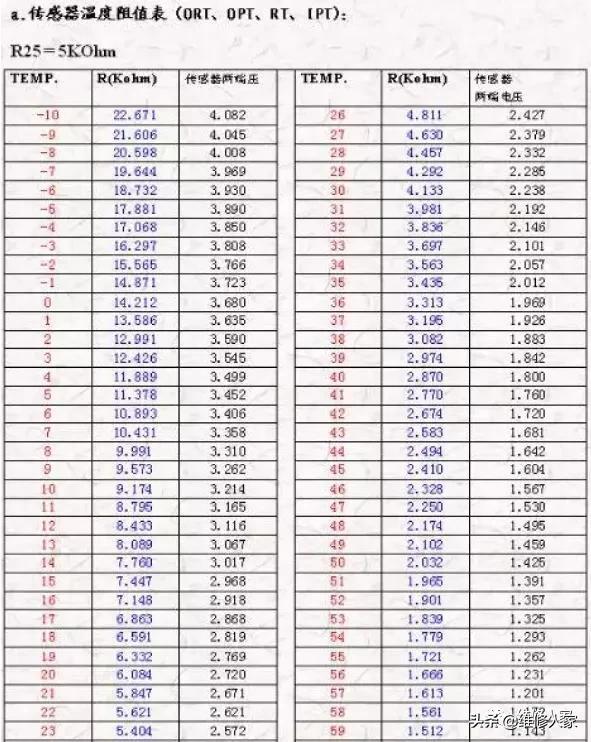

B. 温度传感器损坏:参照温度-电阻值表(见附录),用万用表测量传感器两端电阻,电阻值发生漂移、开路、短路等,更换温度传感器。如下图3。

C. 内控制器坏:换室内控制板。

美的空调变频检测仪使用说明书(美博MBO变频空调维修手册)(6)

美的空调变频检测仪使用说明书(美博MBO变频空调维修手册)(7)

美的空调变频检测仪使用说明书(美博MBO变频空调维修手册)(8)

3. 故障现象:显示E3、E7、E8

故障原因丄冷凝器盘管、室外环境、压缩机排气管传 感器故障~~

原因分析:

A. 室外电源板温度传感器与插槽接触不良(CN1、 CN2):重新接插,确保接触良好。

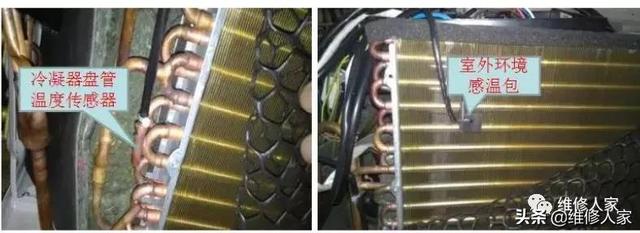

B. 温度传感器损坏:参照温度-电阻值表(见附录), 用万用表测量传感器两端电阻,电阻值发生漂移、 开路、短路等。更换温度传感器,方法参考下下(图3) 如(图4)为室外机温度传感器。

C. 控制器坏:换室外电源板。

美的空调变频检测仪使用说明书(美博MBO变频空调维修手册)(9)

4. 故障现象:显示E4

故障原因:系统异常。

原因分析:

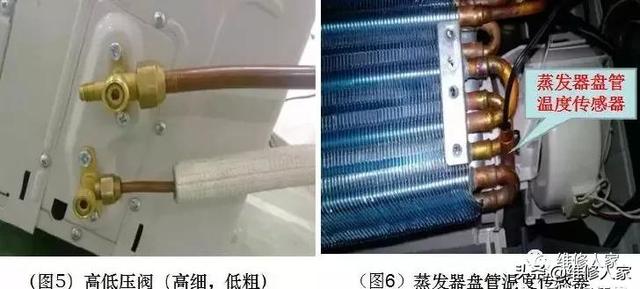

A. 室外机高低压阀未开:拧开阀门,确保系统循环通畅。如(图5)。

B. 系统缺冷媒:开机制冷运行,压缩机启动检查出风口温度变化,5分钟后如变化不明显,则系统缺少冷媒,接压力表测试,检查露点重新充注冷媒。

C、蒸发器盘管温度传感器脱落或损坏:5分钟后如果出风口温度变化明显,则可能为内盘管传感器脱落或损坏,检查传感器损坏情况,重新安装到位。如(图6)

美的空调变频检测仪使用说明书(美博MBO变频空调维修手册)(10)

D、系统分流不均:5分钟后如果出风口温度变化明显,温度传感器正常,则为室内机系统分流不均,将室内控制板JP4跳线短接,屏蔽该故障保护功能,或更换室内机。

5. 故障现象:显示E6。

故障原因:内风机故障

原因分析:

A. 检查电机接插部位是否松动、启动运转电容容值是否正确。

B. 再检查室内风扇叶是否卡死,运转致使电机不能运转,重新调整风扇位置或更换风扇,使其运转顺畅。

C. 电控板电机驱动或反馈回路损坏,换室内电控板;

D. 电机损坏,更换新电机。

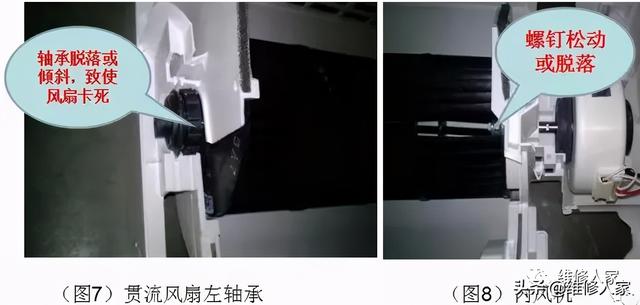

如(图7)、(图8),查看轴承是否松动,电机是否运转。

美的空调变频检测仪使用说明书(美博MBO变频空调维修手册)(11)

6. 故障现象:显示E9 (先显示P0或P9)

故障原因:变频驱动、模块故障。

原因分析:

A. 重新上电观察显示的保护代码(先显示P0或P9)。

B. 若先显示P0,则按IPM模块保护进行处理。

C. 若先显示P9,则按驱动保护进行维修。

D. 以上都无法解决,则重抽真空60分钟以上,再注氟,或更 録整台外机。

7.故障现象:显示EC

故障原因:室外通讯故障

原因分析:

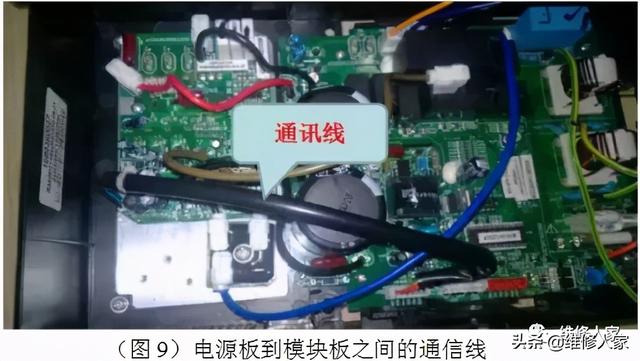

A. 先检查电源板到模块板之间的通信线如(图9)连 接是否接插良好、有无松脱。

B. 在排除通信线问题后,先更换电源板。之后仍不 正常,乃为模块板故障,可更换模块板。

美的空调变频检测仪使用说明书(美博MBO变频空调维修手册)(12)

8. 故障现象:显示EP

故障原因:压缩机顶部温度开关故障

原因分析:

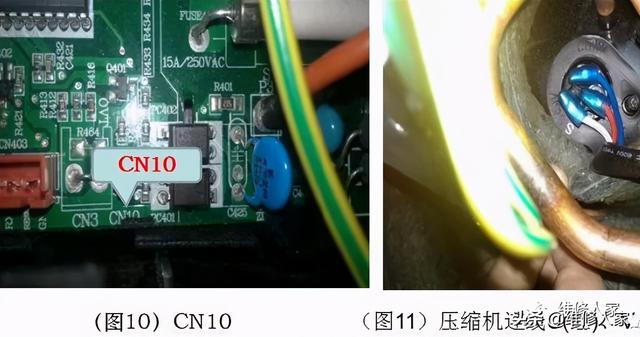

A. 先检查室外电源板上压缩机顶部温度开关连接线接插部位 CN10是否接插良好(无压缩机顶部开关机型检查是否有跳线短接),如(图10)为CN10接插位。

B. 检查压缩机温度,如果温度确实很高并伴随异味,则检查压缩机连线U、V、W接线如(图11)是否正确(包括连接压 缩机接线部分);系统冷媒不足或冷媒过量;室外机通风 是否良好。

C. 如果压缩机温度不高,则短接CN10,查看故障是否解除,

如果故障解除,则为壳顶温度开关自身损坏,更换新器件;如果故障仍存在,更换室外电源板。

美的空调变频检测仪使用说明书(美博MBO变频空调维修手册)(13)

9. 故障现象:显示EA

故障原因:电流传感器故障

原因分析:

A. 系统缺冷媒:检查是否有冷媒泄露,查找 露点重新充注冷媒。

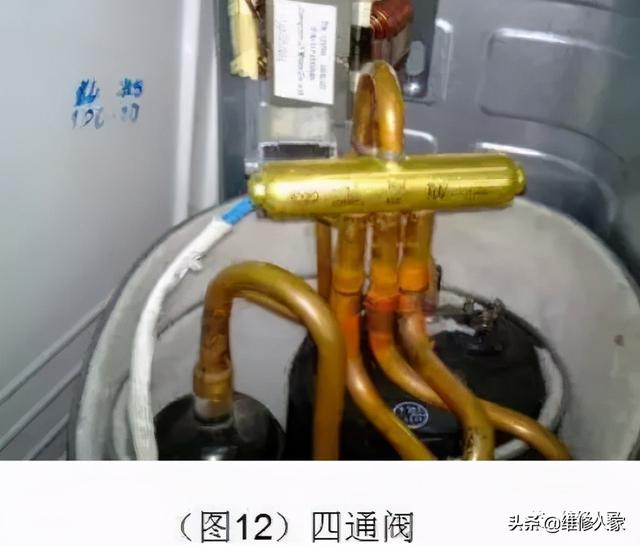

B. 四通阀向是否正常。如(图12)为四通阀。

C.更换室外电源板

美的空调变频检测仪使用说明书(美博MBO变频空调维修手册)(14)

10.故障现象:显示EU

故障原因:电压传感器故障

原因分析:检查室外电源板与模块板之间通讯线连接是否可靠,如(图9);故障仍存在则更换室外电源板,还存在则更换模块板。

11 .故障现象:显示EE

故障原因:EEPROM故障

原因分析:

A. 断电重新上电,若故障仍存在,查看电控板上EEPROM安装是否正常。

B. 更换室内控制板。

C. 更换室外电源板、

12.故障现象:显示P0

故障原因:IPM模块保护

原因分析:

a. 若压缩机启动运行数秒甚至未启动就显示该代码,检查压 缩机连线是否正确,无错误。则更换模块板。

b. 如果空调在运行过程中出现模块保护,检查室外模块板安 装在散热片上是否牢固,硅胶是否涂抹均匀, 如下图;系统冷媒不足或者过量;室外机通风是否良好。以上问题正常仍不能解决问题则更换模块板。

补充:IPM在变频空调中的作用就是把直流电变为交流电,

美的空调变频检测仪使用说明书(美博MBO变频空调维修手册)(15)

13. 故障现象:显示P1

故障原因:过欠压保护

原因分析:

A. 测试电源电压,是否在160V-260V之间,超出此范围为正常保护。

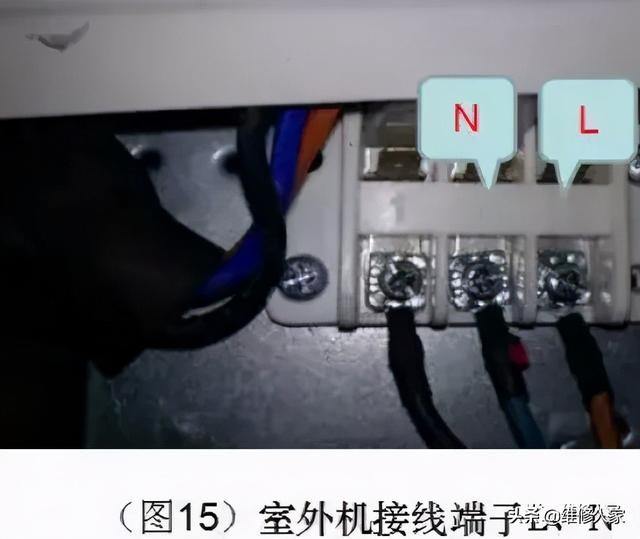

B. 测试室外机接线端子L、N之间电压是否在160V- 260V,超出此范围为正常保护。如(图15)

C. 如果电压正常,则更换室外电源板。

美的空调变频检测仪使用说明书(美博MBO变频空调维修手册)(16)

14. 故障现象:显示P2

故障原因:过电流保护

原因分析:

A. 检查压缩机以及电气系统是否有短路或绝缘电阻 变小的现象;

B. 重点检查风扇电机是否出现过热保护或损坏、风 扇电容是否损坏;

C. 电流检测电路故障,导致检测到的电流大于实际电

流值.2P以上机器更换电源板,1.5P以下机器更 换模块板。

15. 故障现象:显示P4

故障原因:排气温度保护

原因分析:

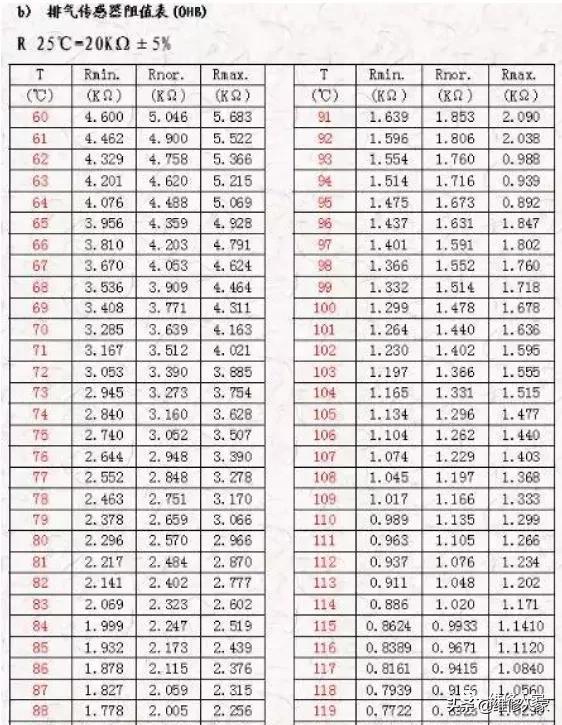

A. 检查排气温度传感器是否出现损坏、断裂、脱胶 等现象。用万用表测其阻值是否漂移,若发生漂移,则更换温度传感器;

B、制冷室外风机不转,导致外盘管和排气温度急剧上升,需检查室外风扇电机和风扇电容是否损坏、松脱;风扇叶是否被卡住。

16. 故障现象:显示P5

故障原因:制冷防冻结保护

原因分析:

A. 检查室内电机、风机电容是否损坏、贯流风扇是否被卡住;

B. 检查内盘温度传感器阻值是否漂移;

C. 若以上都正常,则更换室内控制板。

17. 故障现象:显示P6

故障原因:制冷防过热保护

原因分析:

A. 检查室外风扇电机、风机电容、风扇叶是否被卡 住;

B. 检查室外盘管温度传感器阻值是否漂移;

C. 若以上都正常,则更换室外电源板。

18. 故障现象:显示P7

故障原因:制热防过热保护

原因分析:

A. 检查室内风扇电机、启动运行电容、贯流风扇是 否被卡住;

B. 检查室内盘管温度传感器阻值是否漂移;

C. 若以上都正常,则更换室内电源板。

19.故障现象:显示P8

故障原因:室外温度过高、过低保护

原因分析:

A. 室外环境温度低于-1 °C制冷运行,或者室外环境温度超过33°C制热运行,压缩机不能运行并报P8保护,属于正常保护功能。

B. 若温度不再以上保护范围,则参照温度-电阻值表(见附录),用万用表测量传感器两端电阻,看电阻值是否发生漂移、开路、短路等,更换传感器。

C. 若保护仍存在,则更换室外电源板。

20.故障现象:显示P9

故障原因:压缩机驱动保护

原因分析:

a. 若压缩机启动运行数秒甚至未启动就显示该代码,检查压缩机连线是否正确,无错误则更换模块板。

b. 开机运行一段时间后报P9,运行期间制冷制热正常,则直接更换模块板,IPM模块一定要涂上硅胶;若制冷制热不 正常,检查压缩机连线是否接错。

c. 压缩机关闭后又立即启动,因为空调制冷系统未稳定,也可能造成启动不良报P9保护,可停机时间稍长一些时间再 开机尝试。

d .压缩机退磁也可能出现启动不良。
