​如何看懂服装纸样图(图解服装结构版师必读)

摘要如何看懂服装纸样图(图解服装结构版师必读) 与文胸的纸样相似,各种内裤的基本纸样也可以从标准女裤基本纸样变化而来。 标准女裤基本纸样不仅适合中国乃至整个亚洲女性的体...

如何看懂服装纸样图(图解服装结构版师必读)

与文胸的纸样相似,各种内裤的基本纸样也可以从标准女裤基本纸样变化而来。

标准女裤基本纸样不仅适合中国乃至整个亚洲女性的体型,更重要的是,它的内限尺寸设定较小,如腰围无放松量,臀部放松量只有2cm。因此,标准女裤基本纸样更加适合做内裤的基本型来源。

一、标准女裤的基本纸样

标准女裤基本纸样的制图如下:

1.标准裤子基本纸样的制作步骤

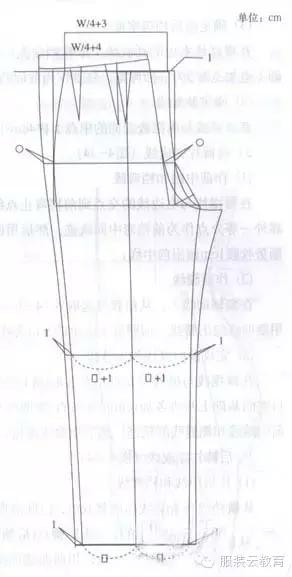

(1)作基础线(图4-33)

如何看懂服装纸样图(图解服装结构版师必读)(1)

①.作长方形

作宽为H/4 0.5cm,高为股上长的长方形,0.5cm是臀部的松量。长方形的上边线是腰辅助线,下边线是横裆线,右边线是前后中辅助线,左边线是侧缝辅助线;

②.作臀围线和挺缝线

从横裆线向上取股上长的1/3等分点作水平线为臀围线。把长方形中的横裆线分为四等份,每等份用“△”表示。将中点靠右的一份再作三等份,在靠近中点的1/3等分点上引出垂线,上交腰辅助线,下至裤摆线,总长为裤长,该线是前后挺缝线;

③.确定前后裆弯宽度

在横裆线右边的延长线上取横裆线宽1/4-1cm,(△-1cm)为前裆弯宽,在此基础上追加△2/3为后裆弯宽。分别作为前后裆弯的止点;

④.确定髌骨线

在横裆线与裤摆线之间的中点上移4cm作水平线为髌骨线。

(2)、前裤片完成线

①.作前中线和裆弯线

在臀围线与右边线的交点到前裆弯止点线,垂直于该线到裆弯夹角线段作三等分,靠外一等分点作为前裆弯中间轨迹。然后用凹曲线画出前裆弯,沿此线向上到腰辅助线顺势收腰1cm画出前中线;

②.作前腰线

在腰辅助线上,从前腰点起取W/4 3cm,上翘0.7cm为侧腰点,从该点到腰辅助线用微凹线绘出腰线。前腰线上多余的3cm为收省量,省位并入挺缝线,省长是11cm;

③.完成前内缝线和侧缝线

在裤摆线与挺缝的交点左右各取(裤口宽/2)-0.5cm为前裤口宽,前髌骨线是在前裤口宽的基础上两边各加1cm而得到的,臀围线与左边线交点为前侧缝线切点。至此确定了前内缝线和侧缝线的轨迹。然后用曲线连接,完成前裤片。

(3)、后裤片完成线(图4-34)

如何看懂服装纸样图(图解服装结构版师必读)(2)

①.作后中线和裆弯线

从横裆线与右边线向内移1cm,以此点向上交于腰线上右边线和挺缝线之间的中点并上翘,图4-33中的△的1/2为后腰点(后翘略有增加)。此线与臀围线的交点是后裆弯起点,此点至后腰点为后中线,用凹曲线连接后裆弯起点,后裆弯轨迹靠近裆弯夹角的1/3等分点和后裆弯宽下移1cm的位置,完成后裆弯;

②.作后腰线

从后腰点至腰辅助线的延长线之间取W/4 4cm,并与前片腰侧点一样翘起0.7cm修顺后腰线。后腰线中增加的4cm为臀凸的两个省量,省位垂直后腰线的两个1/3等分点作直线。省长靠后中的省是12cm,另一个是11cm;

③.完成后内缝线和侧缝线

为了取得前片和后片臀部肥度的一致,后裆弯起点和前裆弯起点间的距离,在后片臀围线上补齐,并以此作为侧缝线的臀部轨迹。后侧缝线所通过的髌骨线宽和裤口宽分别比前片增加1cm,后内缝线增肥的追加量和后侧缝相同。最后用曲线连接各自的轨迹,完成后裤片。

二、内裤的纸样特点

根据上图我们可以了解到裤子纸样制图所需的基本尺寸有腰围、臀围、股上长、裤长。同样内裤纸样的制图,也需要这些基本的尺寸。不同的是,内裤一般都为紧身合体的,为了舒适,通常都采用了弹性织物。因而,内裤的腰围暗含着臀围的尺寸,也就是说腰围拉开后要大于或等于臀围的尺寸。另外,内裤的股上长暗含于内裤的前后中中和底裆长之中。再者,内裤的侧缝长可以理解为裤长。

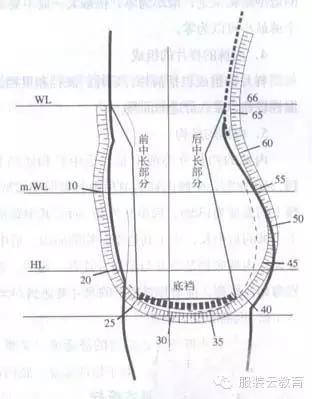

首先让我们了解一下内裤纸样的特点(图4-35):

如何看懂服装纸样图(图解服装结构版师必读)(3)

①.面料的因素

内裤的腰围较小,但应保证,腰围拉开后要大于或等于臀围的尺寸,只有这样内裤才具有可穿性。考虑到面料的舒适拉伸率和工艺弹力回缩率,内裤成衣的腰围尺寸为60cm。实际纸样尺寸为66cm。当然,这一腰围尺寸是指在中腰的情况下的,当内裤的腰围线下降后,为了达到腰部的穿着舒适度,应相应增加内裤腰围的尺寸。同样随着面料弹力的增减,纸样尺寸应相应减增。

纸样实际腰围尺寸=腰围/4 缩缝量

②.造型的原因

一般来说,内裤的侧缝线较短,因而也就没有实际的臀围线的存在,裆弯也就失去了存在的价值,制图时就没必要考虑裆弯的大小。内裤的侧缝可大可小,最小可以为零。应当注意的是,侧缝的下摆围点,一般不会低于臀围线。通常,比基尼的侧缝在4.5cm左右,丁字裤在3.5cm左右。对于短裤来说,侧缝线较长,侧缝的下摆围点,通常位于臀围线下4cm左右。在做短裤时应注意对裆弯的取舍。

③.合体度与贴体度

内裤的裤摆围相应减小,为了达到后片裤摆的合体度,必须减小裆弯曲度。为了达到包臀的效果,裆弯曲度一般为零,因此内裤的前后片一般为连载(短裤、花边裤、特殊体型裤除外)。另外,内裤的前片臀围处的宽度为10cm左右。但是,并不是越宽越好,太宽、太窄都将影响穿着的舒适度和美观效果。至于后片臀围处的宽度,按其具体的造型结构来定,最小为零,但最大一般不要超过臀围的1/3,比基尼一般为24cm,而丁字裤最小可以为零。

④.内裤的样片的组成

样片的组成包括前片、后片、底裆和里裆。由于人体生理的原因,里裆一般选用吸湿性较强,柔软舒适度呃面料。

⑤.内裤的结构

内裤的裆长分为前中长、后中长和底裆长三个部分。一般来说,底裆长固定为13.5cm左右,中腰内裤的前后中长参照中腰裤的长度来定,前中长取18cm,其中臀围线上的长度为13cm。后中长为20.5cm,其中臀围线上的长度为15cm。在这里要说明的是丁字裤的后中长,由于其造型结构的原因,后中长要加1~2cm的工艺回缩量。对于短裤来说,内裤底裆是分开与前后片连在一起的,前后中线要求有裆弯的存在。无论短裤的裆弯如何取舍,前后片臀围下的尺寸要达到24cm。这样穿着后,裆底才不会紧张。

⑥.内裤的前后裆宽

裆宽的大小既要考虑穿着的舒适度,又要考虑造型的美观。一般来说前裆宽为7~8cm,后裆宽为0~14cm。对于短裤来说,底裆宽一般在4cm左右。

三、三角内裤的基本纸样

内裤的基本纸样包括三角内裤和短裤(平脚裤)两大类,其中三角内裤又可以分为普通的三角内裤和丁字裤两类。基于前面的分析下面将分别讲述其基本的制图方法。

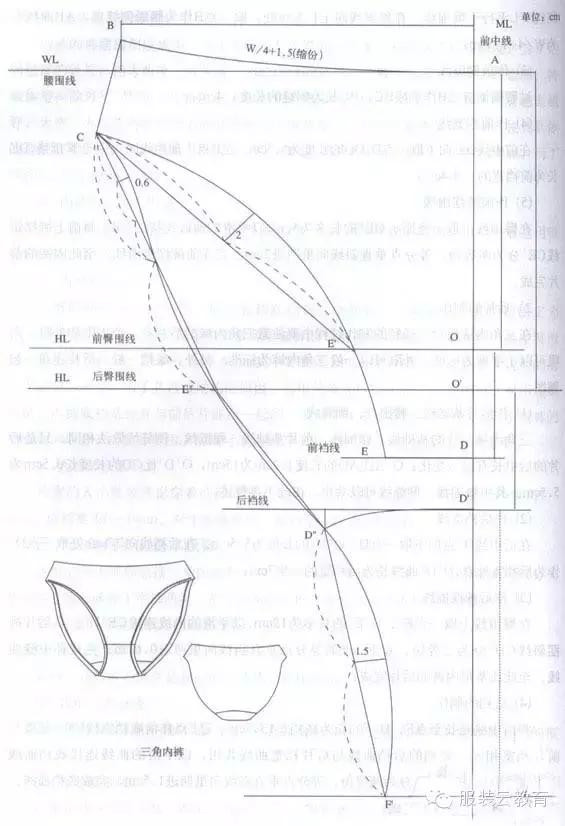

1.三角内裤基本纸样的制图步骤(图4-36)

如何看懂服装纸样图(图解服装结构版师必读)(4)

(1)、前片的制作

各种三角内裤的前片是相似的,其基本纸样相同。

①.作前片基础线

作臀围线HL与前中线ML垂直,两垂直线交与点O,这是内裤基本纸样最基础的框架;

②.作前腰围线

在前中线O点向上取一点A,AO的长度为内裤的前中长18~25cm。过A点作腰围参照线WL平行于臀围线。在腰围线向上1.5cm处,取一点B作为腰围侧缝点,AB曲线长为W/4 1.5cm;

③.作前侧缝线

过腰围侧缝点B作垂线BC,BC长为侧缝的长度:4cm;

④.作前裆宽线

在前中线O点向下取一点D,OD的长度为5.5cm。过点D作前裆线DE平行于臀围线,DE长为前裆宽的一半4cm;

⑤作前裤摆围线

在臀围线上取一点E‘,OE’的长多为5cm,以平滑的曲线连接CE‘E。将前上裤摆斜线CE’分为两等份,等分点垂直斜线向里凹进2cm。完成前裤摆围曲线。至此内裤的前片完成。

(2)、后片的制作

在三角内裤后片、底裆的制作过程中要注意三角内裤的后片有一个内限和外限,内限可以丁字裤为标准,外限可以一般三角内裤为标准。另外,底裆一般与后片连在一起制图。

①.作后片基础线、腰围线、侧缝线

三角内裤后片的基础线、腰围线与前片基础线、腰围线、侧缝线做法相同,只是后片的后中长有以下变化:O‘A比AO的长度长2cm为15cm,O’D‘比OD的长度长0.5cm为5.5cm。其中腰围线、侧缝线可以共用,在此不再赘述;

②.作后裆宽线

在后中线O’点向下取一点D‘,O’D‘的长度为5.5cm。在后裆线向下1cm处取一点D’‘作为后裆宽外点,D’D‘’曲线长为后裆宽的一半7cm;

③.作后裤摆围线

在臀围线上取一点E‘’,O‘E’‘的长多为12cm,以平滑的曲线连接CE’‘D’‘。将后片裤摆斜线CD’‘分为三等份,靠近C点的等分点垂直斜线向里凹进0.6cm,完成杯中缝曲线。至此比基尼内裤的后片完成;

④.底裆的制作

将后中线延长至点F,D’F的长为底裆长13.5cm。过F点作前底裆宽线FF‘,长度与前片裆宽相同。底裆的后裆曲线与后片裆宽曲线共用。以平滑的曲线连接底裆曲线D’‘F’,将裆弯斜线D‘’F‘分为两等份,等分点垂直斜线向里凹进1.5cm,完成底裆曲线。至此内裤的后片、底裆完成。

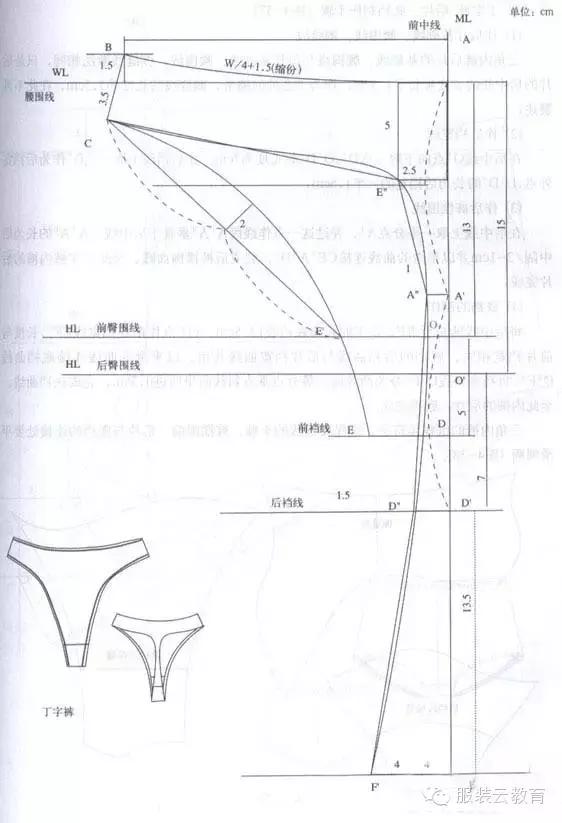

2.丁字裤后片、底裆制作步骤(图4-37)

如何看懂服装纸样图(图解服装结构版师必读)(5)

①.作后片基础线、腰围线、侧缝线

三角内裤后片的基础线、腰围线与前片基础线、腰围线、侧缝线做法相同,只是后片的后中长的长度加长了1.5cm。作为工艺的回缩量,侧缝线的长度为3.5cm,在此不再赘述;

②.作后裆宽线

在后中线O’点向下取一点D‘,O’D‘的长度为7cm。在后裆线上取一点D’‘作为后裆宽外电,D’D‘’的长为后裆宽的一半1.5cm;

③.作后裤摆围线

在后中线上取一平分点A‘,并过这一点作线段A’A‘’垂直于后中线,A‘A’‘的长为后中阔/2-1cm并以平滑的曲线连接CE’‘A’‘D’‘,完成后裤摆围曲线。至此丁字裤内裤的后片完成;

④.底裆的制作

将后中线延长至点F,D’F的长为底裆长13.5cm。过F点作前底裆宽线FF‘,长度与前片裆宽相同。底裆的后裆曲线与后片裆宽曲线共用。以平滑的曲线连接底裆曲线D’‘F’,将裆弯斜线D‘’F‘分为两等份,等分点垂直斜线向里凹进0.3cm,完成底裆曲线。

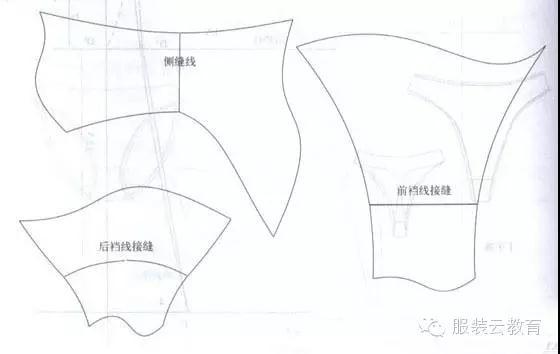

三角内裤的纸样须符合:确保腰围线的平顺,裤摆围前、后片与底裆的连接处要平滑圆顺(图4-38)。

如何看懂服装纸样图(图解服装结构版师必读)(6)

四、短裤的基本纸样

1.前片的制作步骤(图4-39)

如何看懂服装纸样图(图解服装结构版师必读)(7)

①.作前片基础线

作臀围线HL与前中线ML垂直,两垂直线交于点O,这是短裤基本纸样最基础的框架;

②.作前腰围线

在前中线的内侧1cm,O点向上取一点A,AO的长度为短裤的前中臀上长10cm。过A点作腰围参照线WL平行于臀围线。在腰围线向上1.5cm处,取一点B作为腰围侧缝点,AB曲线长为W/4 1.5cm;

③.作前侧缝线

过腰围侧缝点B作垂线BE,BE长为侧缝点呃长度14cm;

④.作前中线

在前中线O点向下取一点O’,OO‘的长度为8cm。过O点作前裆线O’C平行于臀围线,O‘C长为4cm,以平滑曲线连接AOC;

⑤.作底裆线

过C点作曲线COA的垂线CD,CD长为4cm;

⑥.作前裤摆围线

以平滑的曲线连接DE。将前裤摆斜线DE分为两等份,等分点垂直斜线向里凹进1.5cm,完成前裤摆围曲线。至此短裤的前排完成。

2.后片制作步骤

①.作后片基础线、腰围线、侧缝线

短裤后片的基础线、侧缝线与前片基础线、侧缝线做法相同,只是后片的后中长有以下变化:OA’比AO的长度长2cm为12cm,其中侧缝线可以共用,在此不再赘述;

②.作后腰围线

在前中线A点向上取一点A‘,OA’的长度为12cm,即短裤的后中臀上长。过A‘点作腰围线A’B,A‘B曲线长为W/4 1.5cm;

③.作后中线

在后中线O点向下取一点O’‘,OO’‘的长度为12cm。过O点作后裆线O’‘C’平行于臀围线,O‘’C‘长为6cm,以平滑曲线连接A’OC‘;

④.作底裆线

在后中线C’点向下取一点D‘,C’D‘的长度为4cm;

⑤.作后片摆围线(图4-40)

如何看懂服装纸样图(图解服装结构版师必读)(8)

以平滑的曲线连接ED’。将后裤摆斜线D‘E分为四等份,靠近E的等分点垂直斜线凹进0.8cm;靠近D’的等分点垂直斜线凸出0.4cm,完成后片裤摆围曲线。至此短裤的后片完成。

如何看懂服装纸样图(图解服装结构版师必读)(9)

,
