最近华为发布了一款18W双向快充移动电源，容量10000mAh。该款移动电源采用白色外观设计，内置锂聚合物电芯，主打超薄、轻便的卖点，并有USB-C和Micro USB两个版本。目前Micro USB版本的已经抵达充电头网编辑部。下面就为大家带来这款产品的拆解，一起来看看这款产品的用料究竟如何？

一、华为移动电源外观

白色纸盒包装，上面印有华为快充移动电源 10000mAh（Max 18W）快充版和红色华为 logo，中间是移动电源的照片，底部印有产品特性和一个CQC中国质量认证中心认证标识。

包装背面标注了产品特点、规格参数、注意事项和生产厂商。

华为快充移动电源采用Micro USB输入，支持双向18W（Max）快速充电，支持华为FCP快充协议同时兼容其他主流快充协议，12重安全保护设计，获得了中国质量认证中心颁发的移动电源新国标认证证书。

产品规格如下：

输入接口：Micro USB

输出接口：USB Type-A

额定输入：5V~9V/2A(Max)

额定输出：5V~9V/2A(Max)

电池容量：10000mAh（典型）/9500mAh（额定）

额定容量：6200mAh（5V/2A）

锂离子电池额定能量：34.49Wh

侧面有一个华为防伪二维码和防伪涂层。

包装底部写有型号：CP11QM、颜色：白色、条形码、合格证、SN序列号。

拆开包装，盒内物一览，移动电源、说明书、保修卡，Micro USB充电线。

华为快充移动电源外壳采用白色塑料，外壳采用了条形抛光处理，简约中不失设计。条形亮光部分印有HUAWEI logo和10000mAh。

背面同样做了条形亮光处理。

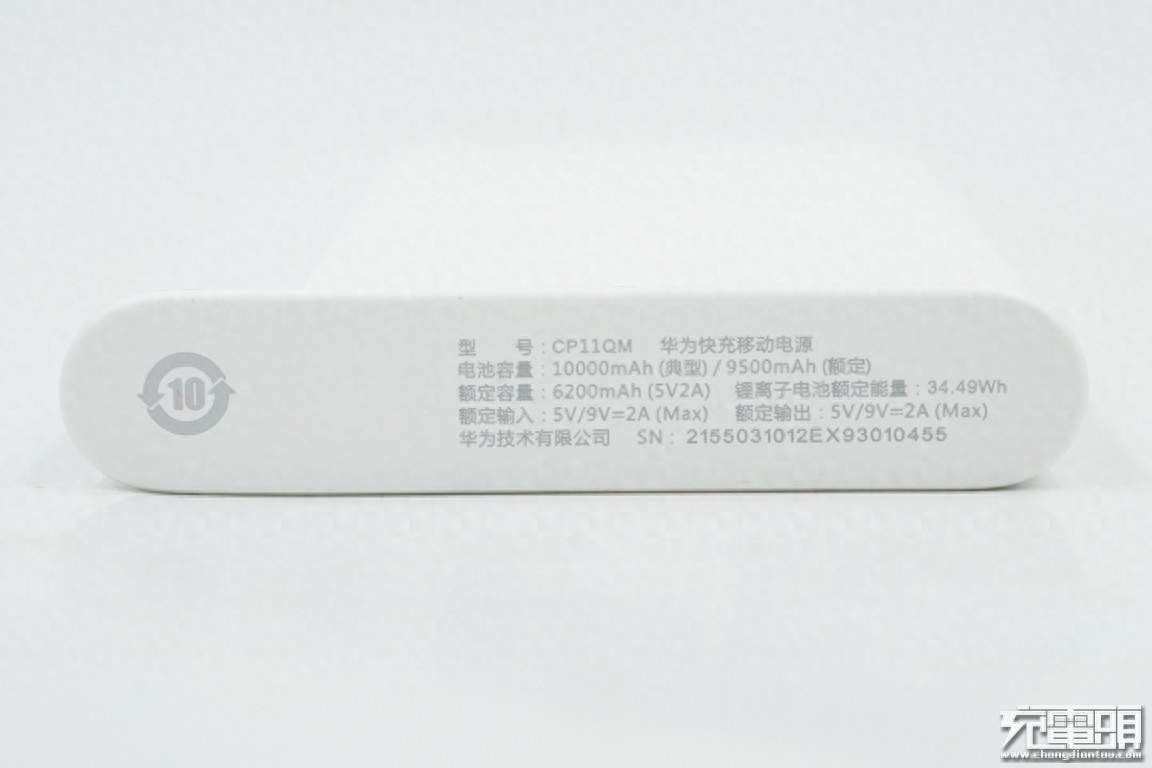

底栏印有二维码、规格参数、SN序列号和生产厂商。产品型号为CP11QM，参数与外壳包装上的丝印一致，由华为技术有限公司出品。

顶栏从左至右为USB-A输出口、Mirco USB输入口、四颗白色LED电源指示灯和电量查看键，电量查看按键中间有一个红线装饰。

用ChargerLAB POWER-Z KT001测试USB-A口的快充协议，支持苹果2.4A、USB-DCP、QC2.0、三星AFC、华为FCP。

用POWER-Z KT001测试移动电源2给华为P20 Pro，电压8.95V，电流1.32A，功率11.85W，支持华为FCP协议。

给小米8充电，电压8.95V，电流1.47A，功率13.25W，支持QC2.0协议。

二、华为CP11QM移动电源拆解

拆开外壳卡扣，外壳上面有泡棉为电池减震。

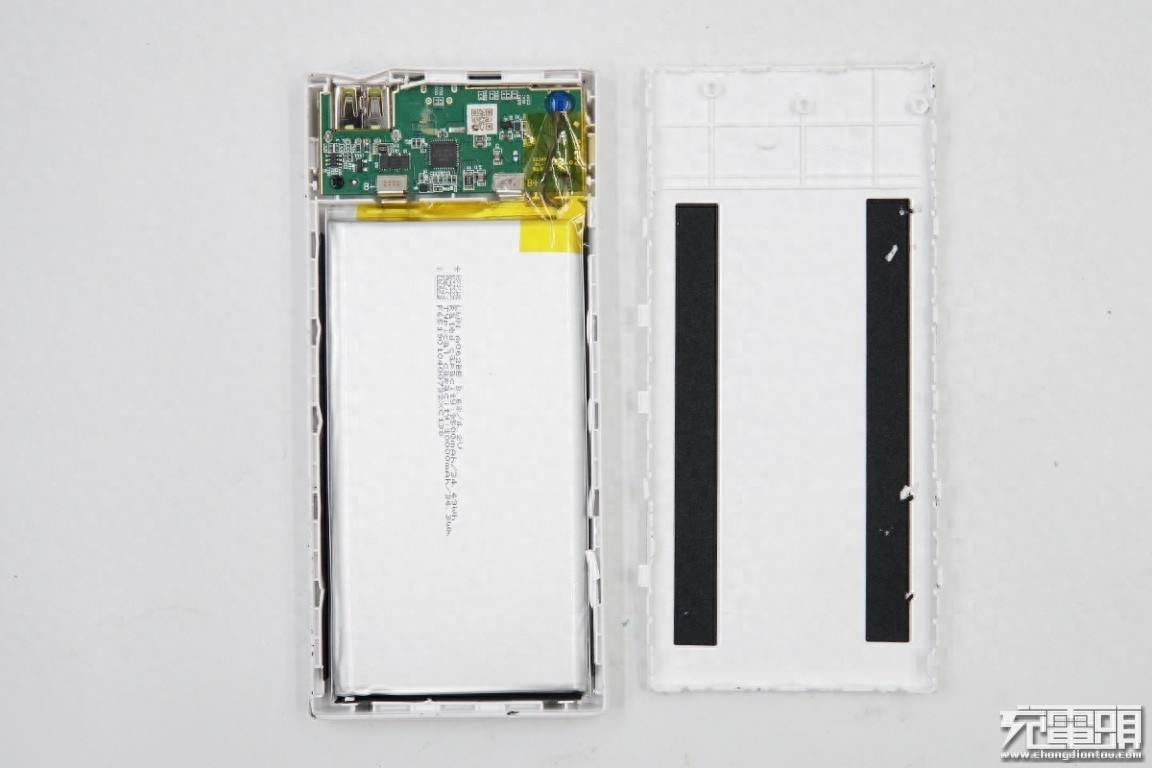

另外一面，电池采用双面胶固定在外壳上。

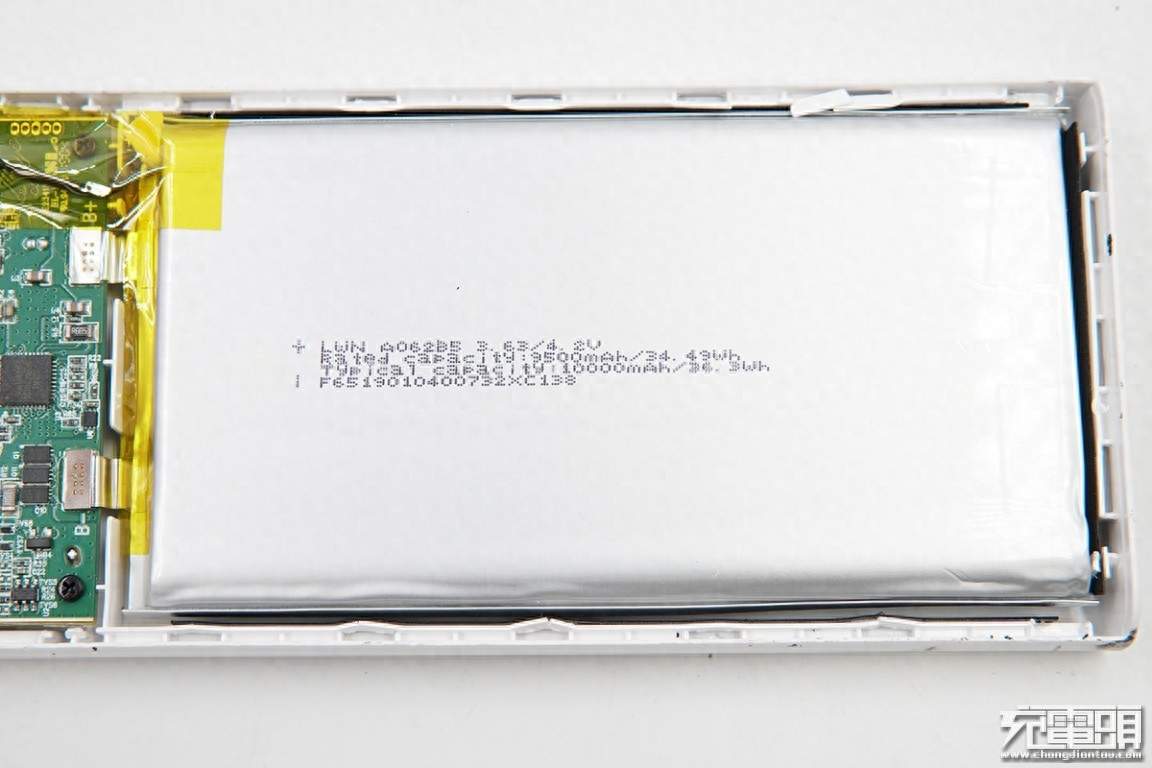

采用均压3.63V的电池，10000mAh，充电限制电压4.2V；电芯底部有泡棉缓冲，侧面也有间隙，可以保护电池。 从电芯上的丝印信息来看，供应商为锂威新能源科技有限公司 ， 这是欣旺达集团旗下的电芯制造商，其市场定位为高端客户，产品定位为手机、笔记本、智能硬件等消费类产品。

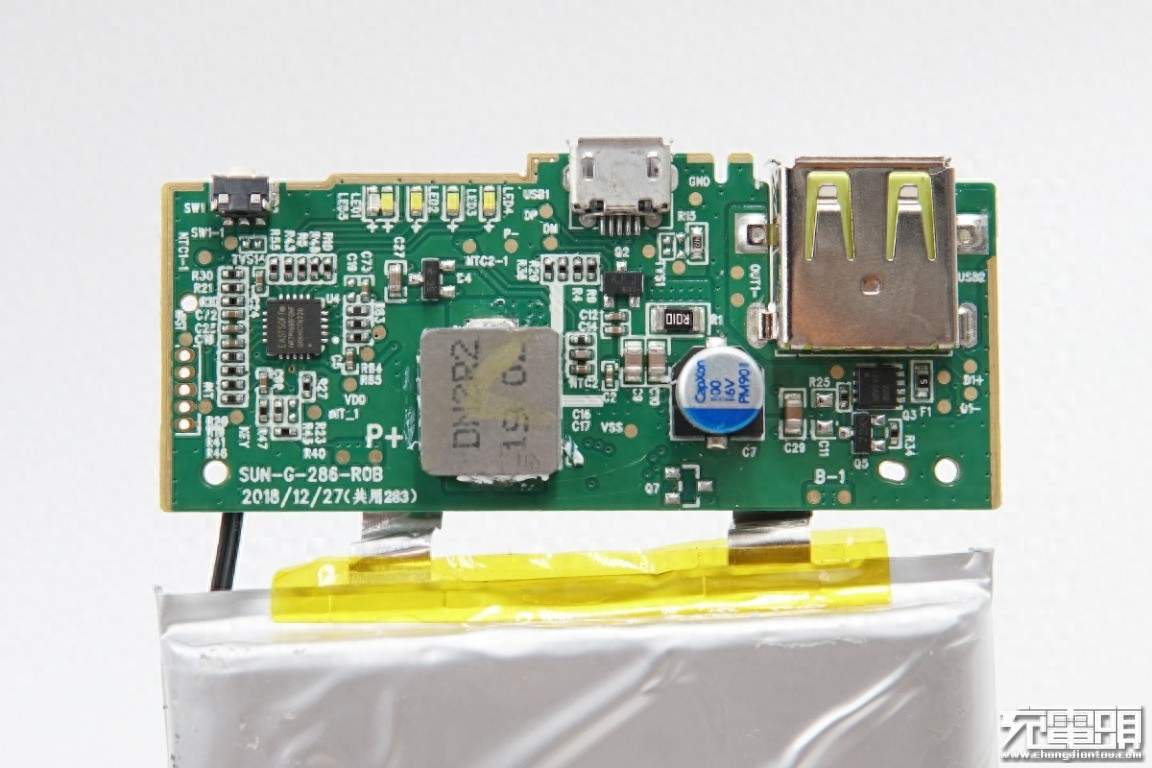

正面有Micro USB充电输入口和USB-A输出口、一颗单片机、电感和固态电容等元件，其中电感有胶水加固及导热（ 拍摄图片前已清理 ）。

10x10mm的电感，较小尺寸的电感，其内阻更小，可降低温升、提高效率。

EASTSOFT东软单片机HR7P1698FGNF。

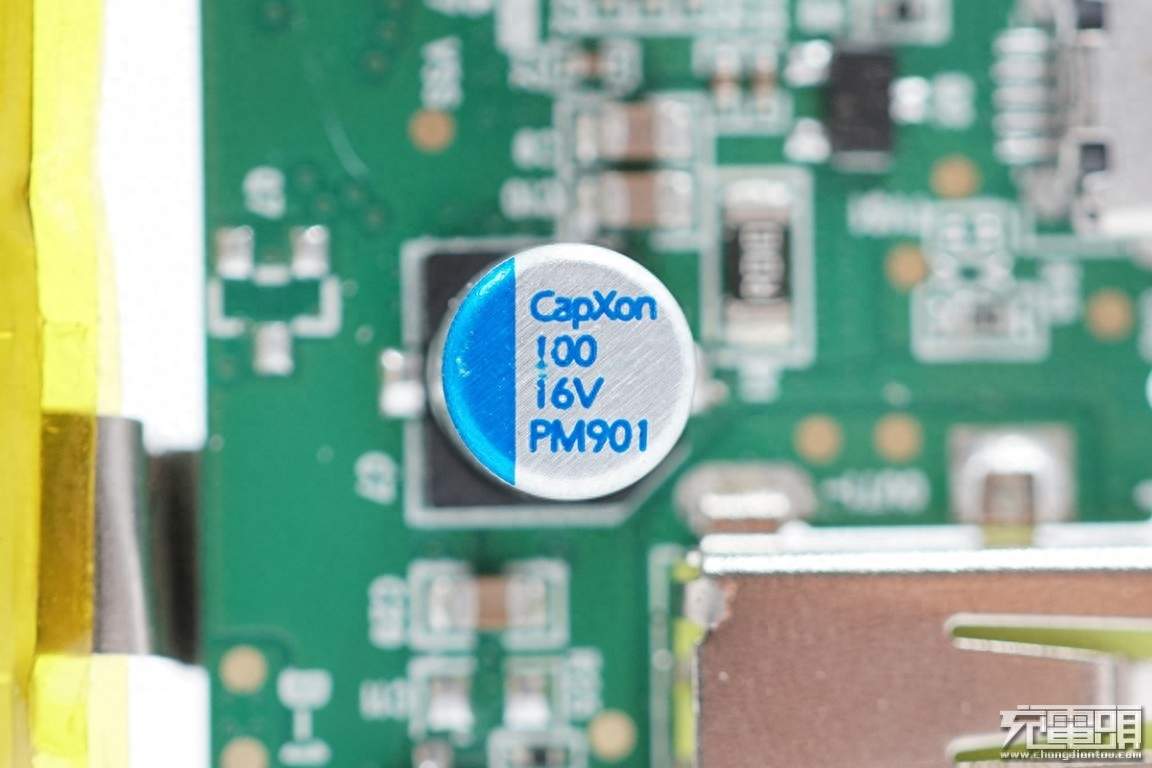

丰宾固态电容，100μF 16V，用于输出滤波。

输出保护电路，还有一颗保险丝。

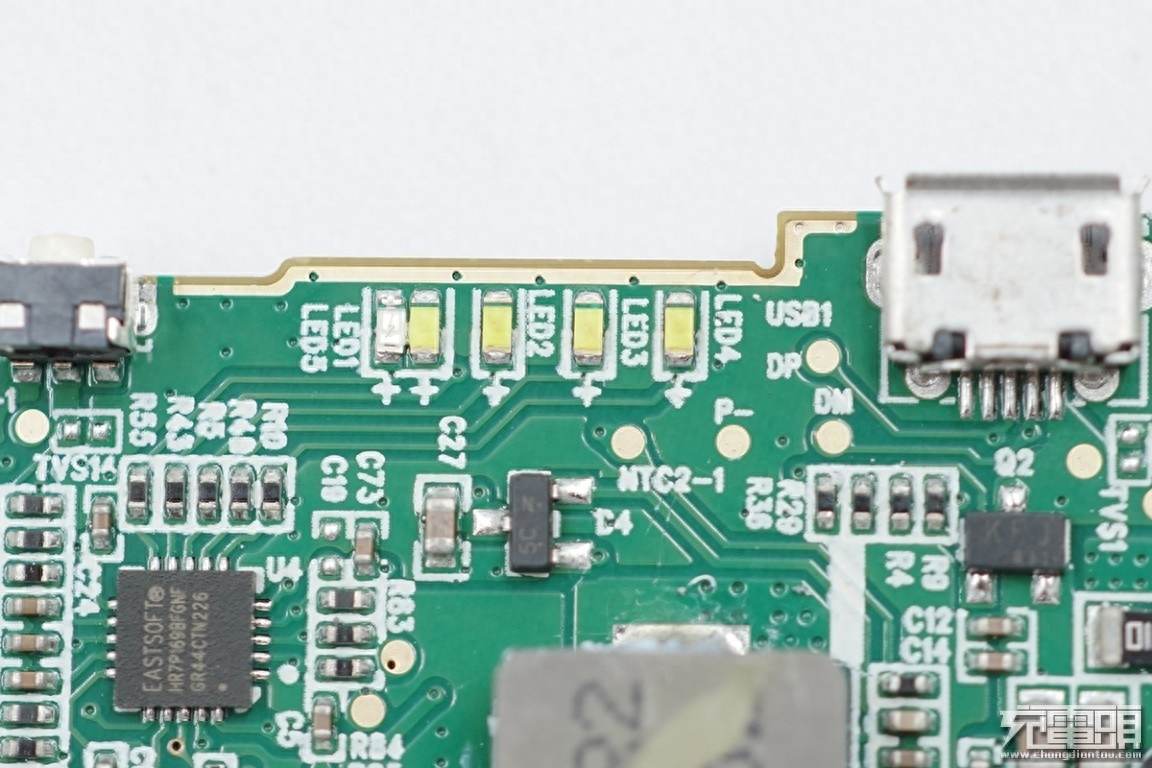

四颗电量指示灯，额外还有一颗指示灯，组成双色，显示快充状态。

背面有温度探头，电池保护板和一块南芯的主控芯片。

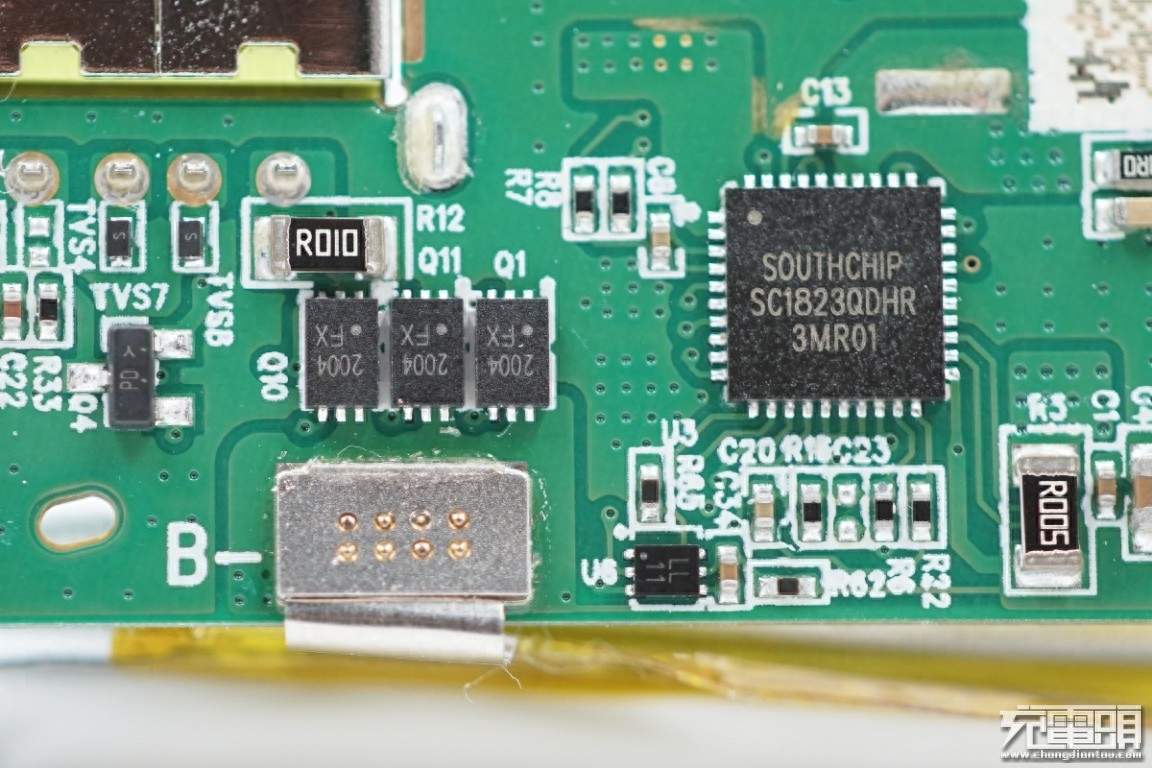

SOUTHCHIP南芯升降压芯片SC1823，这是一款具有反向升压放电功能的同步降压充电变换器。它集成了功率MOSFET，支持非常宽的输入和输出电压范围，适用于1-4芯锂离子电池。

南芯SC1823详细规格资料。

南京微盟电子ME6209系列的稳压管，为单片机供电。

微盟ME6209系列是一组正电压输出、三针调节器，即使输入/输出电压差很小，也能提供高电流。采用CMOS技术，实现了低功耗、高精度，并支持高达18V的电压输入。

华为FCP以及QC 2.0快充识别芯片，来自天钰科技，型号为FP6601H。芯片数据脚上有TVS吸收过电压，起到保护功能。

天钰FP6601H详细规格资料。

电量显示及激活按键。

拆解时候破坏的USB-A输出口，绿色胶芯。

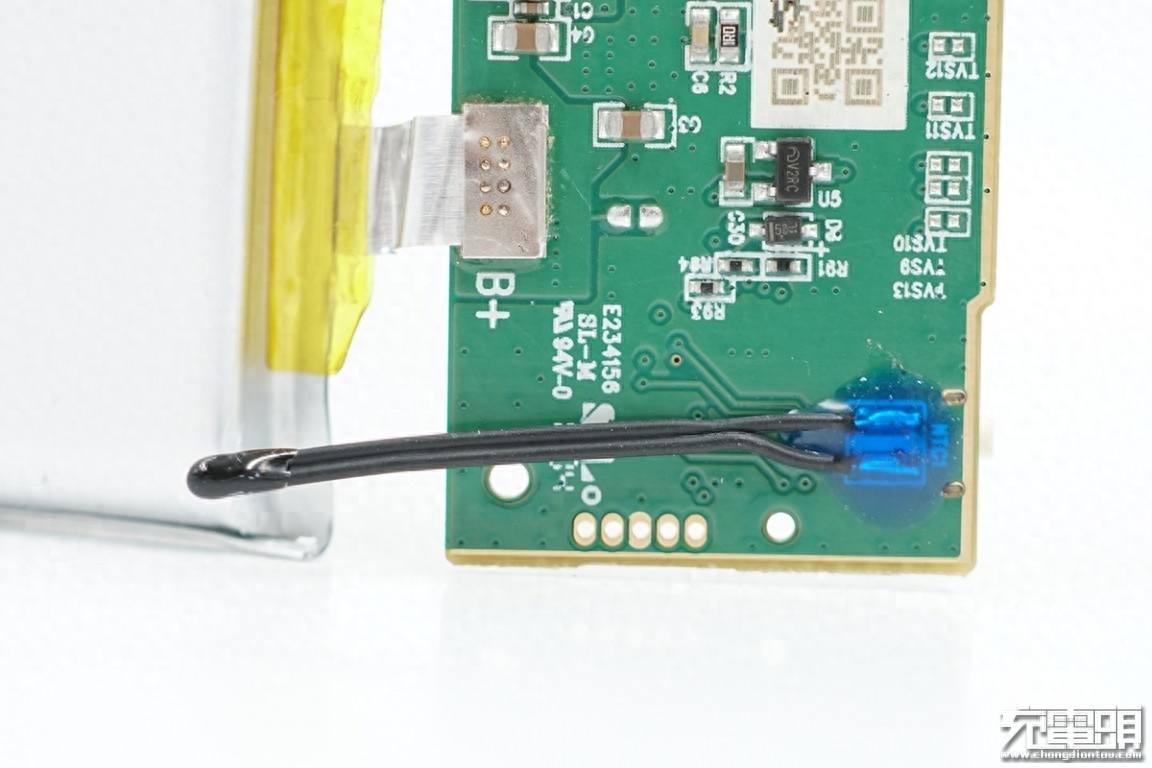

温度探头焊盘打胶水固定。

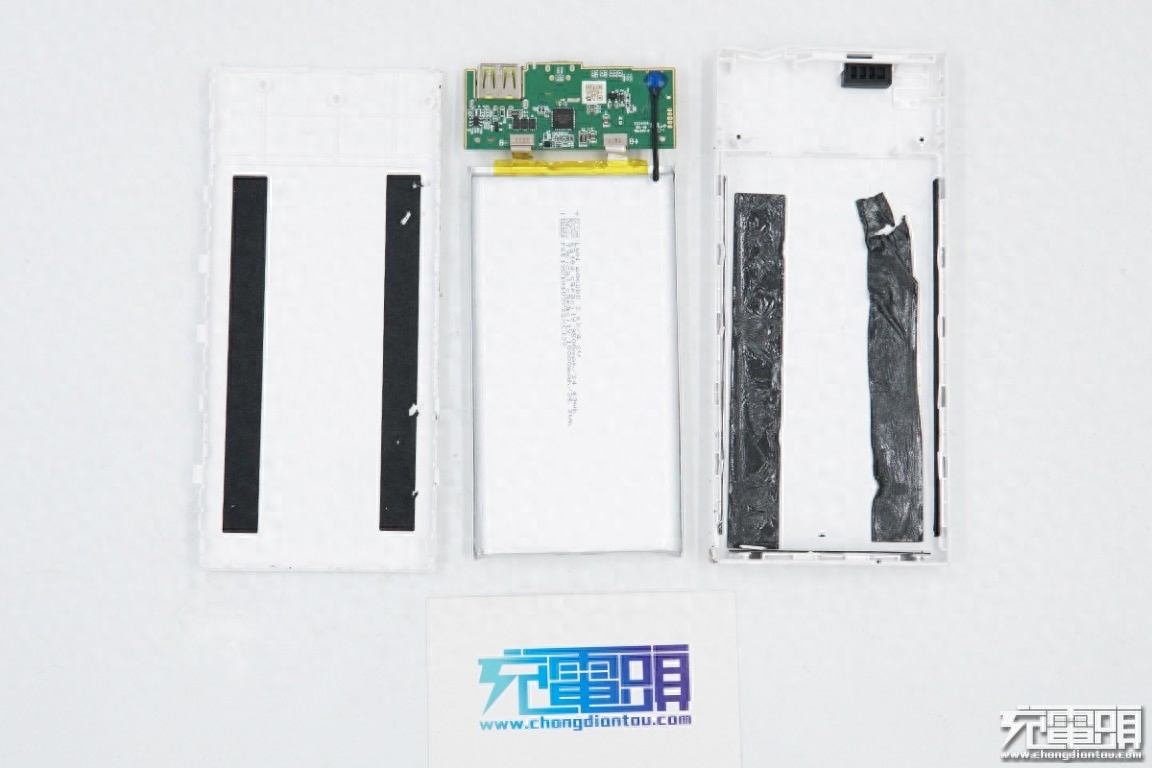

全部拆解完毕

充电头网拆解总结

外观方面，华为CP11QM这款移动电源采用白色PC材质外壳，并在表面融入了亮面处理工艺，简约而不乏设计。USB-A口支持FCP、QC2.0、AFC快充输出，不仅可为华为全系手机快充，而且还可适用于其他QC快充的手机。而采用Micro USB输入也是为了顾及部分低端机型用户，毕竟华为此前已经出了好几款USB-C快充口的移动电源。

充电头网拆解发现，华为这款移动电源采用了南芯最新的升降压芯片SC1823作为主控，并在PCB板边缘设置了一圈过孔，以消除高频干扰，避免手机和移动叠在一起使用时，移动电源对手机产生干扰。另外10×10大电感能够有效提高效率、降低温升，输出使用固态电容进一步降低纹波，保证稳定的性能。
