世界“常规潜艇”与“核潜艇”剖面结构图

11 月级核动力攻击潜艇

11月级核动力攻击潜艇

（673项目）苏联的第一代627计划，11月级核动力攻击潜艇通常被认为是劣质设计。主要问题，他们受到反应堆问题的困扰。

A-26潜艇

瑞典A-26潜艇

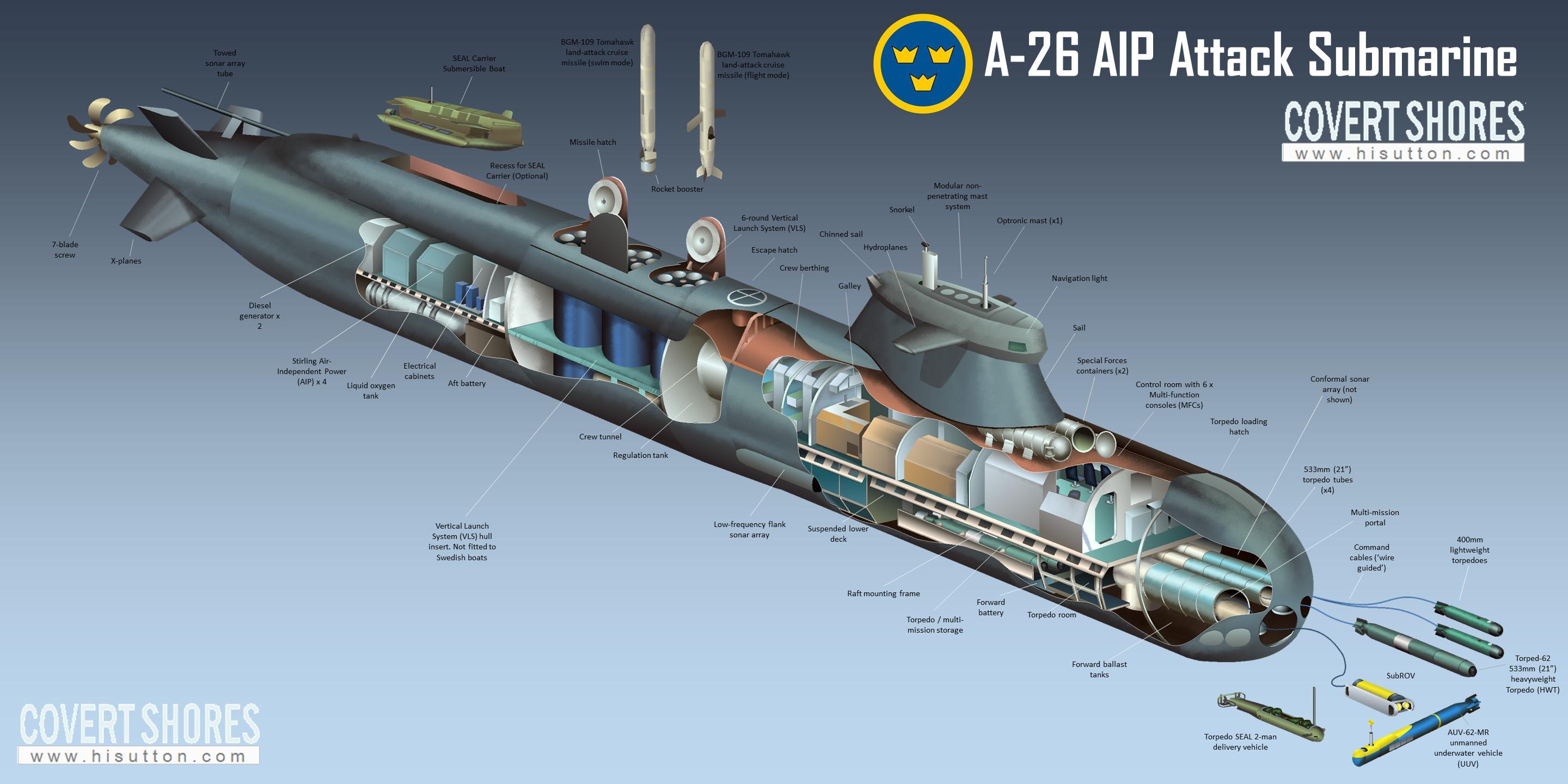

A-26 是世界上最先进、最具前瞻性的非核潜艇之一。基础版本针对大型核动力攻击潜艇最弱的濒海战斗进行了优化，而大型衍生型潜艇也在稳步增强其蓝水能力。布莱金厄级将取代老化的南曼兰级，并可能在以后取代哥特兰级。蒂森克虏伯（当时是 Kockums 的所有者）与瑞典政府之间的矛盾推迟了该项目，导致萨博在2014年收购了Kockums。最终在2015年3 月，瑞典政府正式订购了两艘船。出口客户有兴趣，尤其是荷兰。

阿尔法级潜艇

阿尔法级潜艇剖面图（Alfa-class submarine Cutaway Drawing）

机敏级潜艇剖面图

机敏级潜艇

机敏级潜艇剖面图（Astute-class submarine Cutaway Drawing）

贝尔戈罗德间谍潜艇

Belgorod spy submarine

特拉法加级核潜艇

英国特拉法加级核潜艇剖面图（British Trafalgar Class nuclear submarine cutaway）

BS-64“莫斯科州”号

BS-64 Podmoskovye（Подмосковье；“莫斯科州”号）是项目（667BDRM DELTA-IV）级（北约代号：DELTA IV，译文：德尔塔IV）SSBN。她最初于1982 年作为K-64发射平台。在2000年，开始将她重新为“特殊任务”潜艇。这方面的模型已经在俄罗斯海军中建立起来，之前对YANKEE 和DELTA-III船只进行了修改。但是BS-64要更大，使其足够容纳现在著名的Losharik迷你潜艇。

鲟鱼级攻击核潜艇

鲟鱼级攻击核潜艇剖面图

鲟鱼级攻击核潜艇（英文：Sturgeon class SSN），是美国海军隶下的一型攻击核潜艇，从发展时间和级别来看，是美国第四代攻击核潜艇。

德尔芬级常规潜艇

古巴德尔芬级常规潜艇

德尔芬级（Delfin级）古巴海军唯一的潜艇，古巴对其唯一的现役潜艇Delfin号依然处于保密状态。虽然保密，但是他她也很活跃，在卡巴纳斯的大本营和最近在首都哈瓦那开展日常训练。目前外界对对此艇知之甚少，只有简单推断的数据。长艘约 21m (英尺68ft)，排水量级100吨左右，至少有五名船员。

基洛级潜艇

俄基洛级潜艇

基洛级潜艇剖视图（Kilo-class submarine Cutaway Drawing）太熟悉，不多讲了。

鹦鹉螺2020型

鹦鹉螺2020

非军用潜艇，鹦鹉螺2020私人潜水艇（Nautilus-2020 Private Private Submarine）有什么比您自己的私人豪华潜艇更好的方式，来显示你自己的财富。如果您是一位隐居的亿万富翁，拥有一个秘密岛屿巢穴，并且觉得大型游艇场景有点过于显眼，那么Nautilus 2020正是您所需要的。

俄亥俄级潜艇

美俄亥俄级潜艇

俄亥俄级潜艇剖面图（Ohio-class submarine Cutaway Drawing）

逆戟鲸战斗潜水器（UWTG）

Orca Dry Combat Submersible (UWTG)

逆戟鲸 XLUUV

Orca XLUUV计划加快步伐，而其他海军也开始寻求更大的AUV（自主水下航行器），是时候考虑未来会是什么样子了。具体来说，低成本、低风险的XLUUV可能是什么样的。这个思考练习结合了当前趋势、操作概念和一些原创想法，以创建一个概念性的XLUUV设计。这一概念非常适合在海峡和群岛等受限区域进行沿海作战

食人鱼小型潜艇

食人鱼小型潜艇 Piranha midget submarine

P-2超级潜艇项目

Project P-2 super-submarine

Romeo-Mod 罗密欧改

罗密欧改

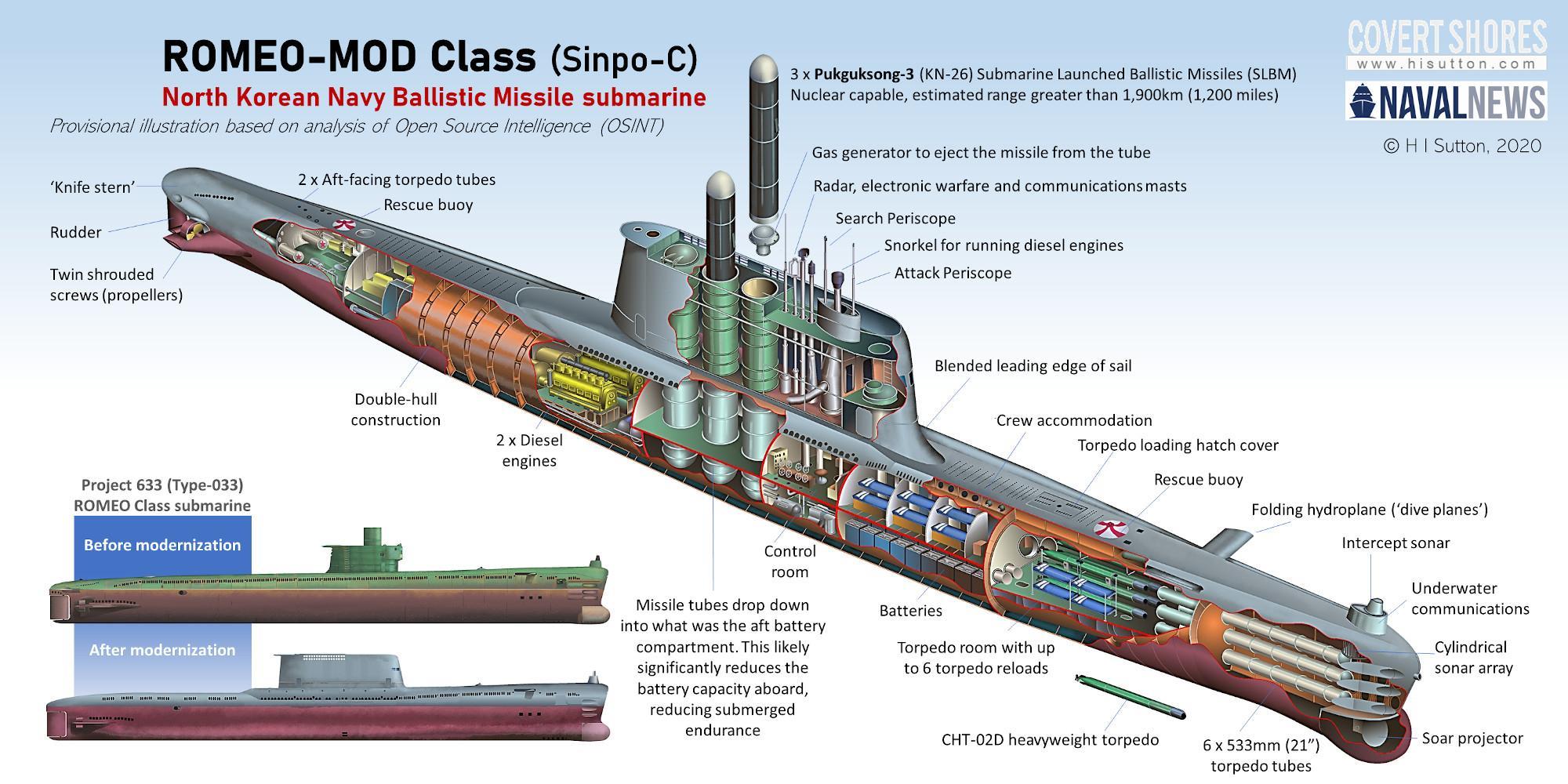

世界上唯一一艘可作战的常规动力弹道导弹潜艇（SSB）。Romeo-Mod潜艇携带三枚弹道导弹，这是当今不寻常的配置。因为它是罗密欧级潜艇的改型，我们便可以确定很多关于它的内部布局。Romeo-Mod 潜艇，也被称为Sinpo-C，于2019年7月23日在首次亮相。它可能会配备三枚。

单SINPO级船推测是试验台。它长约68m（220 英尺），宽6.5m（21 英尺），排水量估计为1,650吨。按照弹道导弹潜艇的标准，那是很小的。因此它只能为NK-11“북극성-1”（北极星-1）导弹携带一个发射管。

贝尔戈罗德潜艇

俄罗斯海军贝尔戈罗德潜艇的演变（Russian-Navy-Belgorod-Submarines-Evolution）

海蛇级潜艇

瑞典海蛇级潜艇

海蛇级潜艇（Sjöormen）级潜艇剖面图（Sjöormen-class submarine Cutaway Drawing）

SSN-683 Parche

SSN-683 Parche（发音为Par-chee）是作为鲟鱼级攻击潜艇建造的，但经过多年修改，成为卓越的间谍潜艇。尽管细节仍在保密中，但帕尔什在冷战期间在苏联附近以及此后几年在其他感兴趣的国家进行秘密情报行动被视为事实。

鲟鱼级潜艇剖面图

（Sturgeon-class submarine Cutaway Drawing）

瑞典的A-11A核潜艇

(Sweden's Nuclear Submarine The A-11A Atomic)瑞典的核潜艇：A-11A 'Atomic' 瑞典以其 AIP（空中独立动力）潜艇而闻名。然而，瑞典是最早追求核动力潜艇的国家之一，于1957 年开始研制。

俄罗斯台风级

(Typoon SSBN)

U212-AIP-潜艇

U212-AIP-潜艇剖面图

美国海军鹦鹉螺号

USS Nautilus

美国海军鹦鹉螺号（SSN-571）剖面图

世界上第一艘核潜艇：(USS Nautilus (SSN-571) Cutaway Drawing)

USS大比目鱼

美国USS大比目鱼

USS大比目鱼剖面图USS Halibut被改装为“水下工程”，这是秘密情报收集行动的委婉说法。因为她的任务是绝密的，她的照片或插图几乎不存在。尤其是水线以下的配置。希望这会改变！(图中不过是臆想与推测)

维多利亚级潜艇

维多利亚级潜艇剖面图

（Victoria-class submarine Cutaway Drawing）

洋基级潜艇

洋基级潜艇剖面图

Yankee-class submarine Cutaway Drawing

俄罗斯的Pr.955A Borei-II SSBN北约报告名称“洋基”已经为1960年代后期投入使用的667型弹道导弹潜艇 (SSBN) 而创造。据说，之所以给出这个代号，是因为它在布局方面与美国海军的SSBN非常相似。由于YANKEE俄罗斯SSBN在许多方面与西方同行有所不同，但最新的型号Borei-A是对西方特征的回归。

库尔斯克号

俄罗斯潜艇库尔斯克 K-141剖面图

Russian submarine Kursk K-141 Cutaway Drawing

别尔哥罗德号

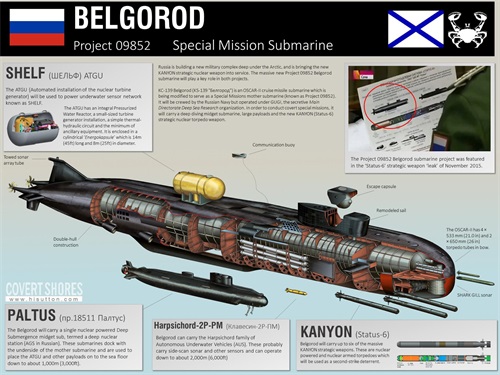

俄罗斯新型超级潜艇，别尔哥罗德 (K-329) 项目 09852，K-329 别尔哥罗德（“Белгород”）。核动力特种任务“辅助”潜艇（SSAN）和核动力无人机托管潜艇（非官方“SSDN”）

梭子鱼潜艇

Suffren级（梭子鱼）潜艇

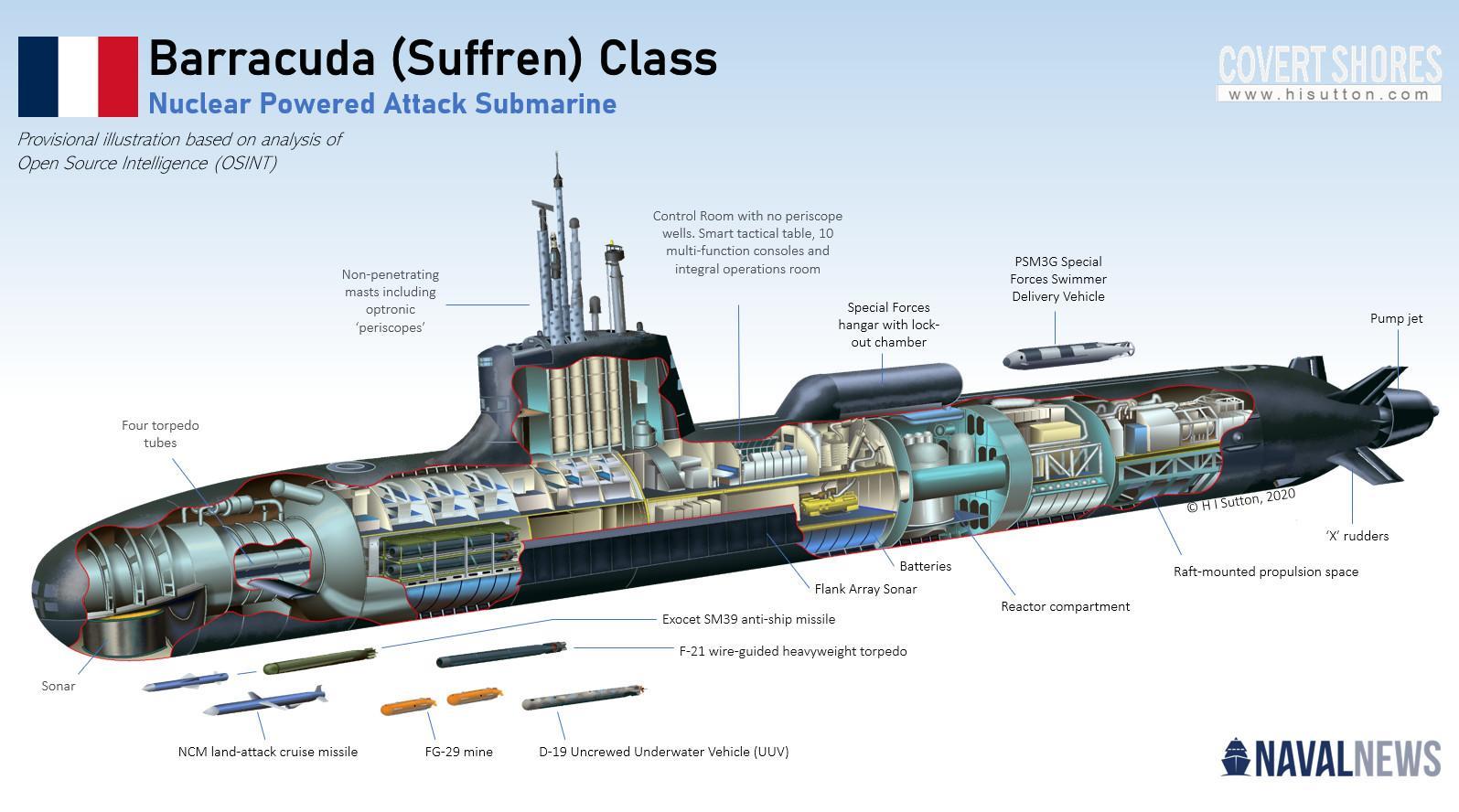

法国的潜艇游戏规则改变者：法国海军Suffren级（梭子鱼）潜艇

哈巴罗夫斯克级潜艇

哈巴罗夫斯克级潜艇Poseidon (GRAU 2м39, NATO KANYON) 被美国政府描述为洲际核动力核武装自主鱼雷。没有指定新型潜艇携带它。它们不是 SSN 或 SSGN 攻击潜艇或巡航导弹潜艇它们更像是 SSBN（弹道导弹潜艇）但没有B 暂时我们可以称它们为 SSDN（无人机载潜艇）。

海象级潜艇

海象级潜艇800Tonnes Naval Art

海象级潜艇800Tonnes Naval Art（和Instagram Twitter）的合作，荷兰皇家海军海象级潜艇的剖面图。800Tonnes做了外壳，画了内脏。像往常一样，使用MS Paint进行主绘图，使用 GIMP进行着色。有几个人帮助确认了关键的内部方面。

特拉法尔加级攻击核潜艇

皇家海军特拉法尔加级攻击核潜艇剖面图

（Trafalgar class submarine）英国皇家海军隶下的一型攻击核潜艇，是英国第三/四代攻击核潜艇。1976年末，英国国防部批准新潜艇计划，宣布正式开始研制新一级的攻击核潜艇，为纪念特拉法尔加战役的胜利，将其命名为“特拉法尔加（Trafalgar）”级。

卡尔瓦里级潜艇

天蝎座的新刺印度海军的最新攻击型潜艇，六艘卡尔瓦里Kalvari级潜艇是根据P-75计划订购的。法国“鲉鱼”Scorpène级的衍生物。

鲟鱼级核动力攻击潜艇

鲟鱼级核动力攻击潜艇 (SSN)

冷战时期美国海军的主要攻击潜艇，39艘鲟鱼级SSN建造于1960年代后期和1970年代。他们的主要目的是对所有类型的远洋苏联潜艇进行反潜战，包括弹道导弹潜艇（SSBN）、巡航导弹潜艇（SSGN）和攻击潜艇（SS SSN）。

洛索斯级潜艇（食人鱼）剖面图

（Losos-class submarine (Piranha) Cutaway Drawing）865号食人鱼（俄语： Проект865«Пиранья») 是一种俄罗斯（前苏联）小型潜艇。该类的北约报告名称为洛索斯，在俄语中意为“鲑鱼”。 Losos级专为特殊操作和海上作业的水面舰艇而设计，能够将6名蛙人运送到距离其基地400多英里的目标。非常耐用，几乎完全无声。船体由钛合金制成，因为它不是磁性的。非磁性合金会大大降低敌方磁性异常探测器或磁性水雷对这类船只探测。仅建造了两艘Losos级潜艇：MS-520和MS-521。最初的计划要求总共建造12艘p.865型食人鱼潜艇。最终减少到六个，然后是两个。它们分别于1986年和1990年完成，目前处于备用状态，但预计很快就会被废弃。

美国海军的超级巡航导弹潜艇：USS Permit的原始设计

USS Permit (SSN-594)在前主舰Thresher (SSN-593)失踪后成为她的潜艇级别的主舰。她是美国海军第二艘以Permit命名的船。

弗吉尼亚级

美国海军弗吉尼亚级潜艇

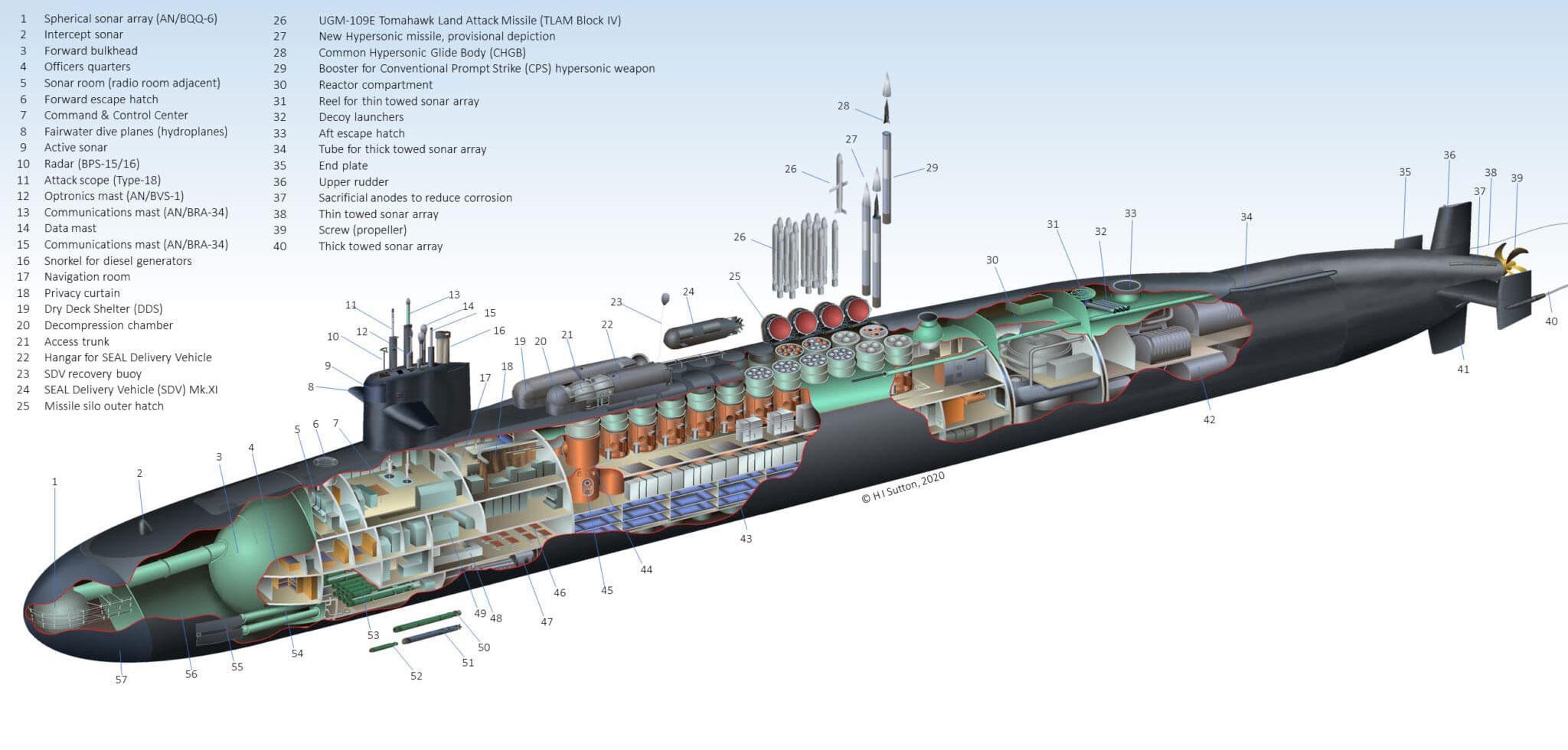

新型“弗吉尼亚”级核潜艇更大，水下排水量从目前的7800吨增长到10200吨；长度也将从115米增加到140米；其主要原因是增加巡航导弹发射模块，将发射的“战斧”巡航导弹数量从目前的12枚提升到了40枚。这9艘新的“弗吉尼亚”级潜艇将用于取代部分早期服役的“洛杉矶”级攻击核潜艇，将在2025年到2029年之间交付。新建的9艘潜艇与原有“弗吉尼亚”潜艇相比，性能着重提升的是巡航导弹的携带数量，火力提高 76%。从某种意义上说，改型版“弗吉尼亚”实则就是巡航导弹核潜艇。
